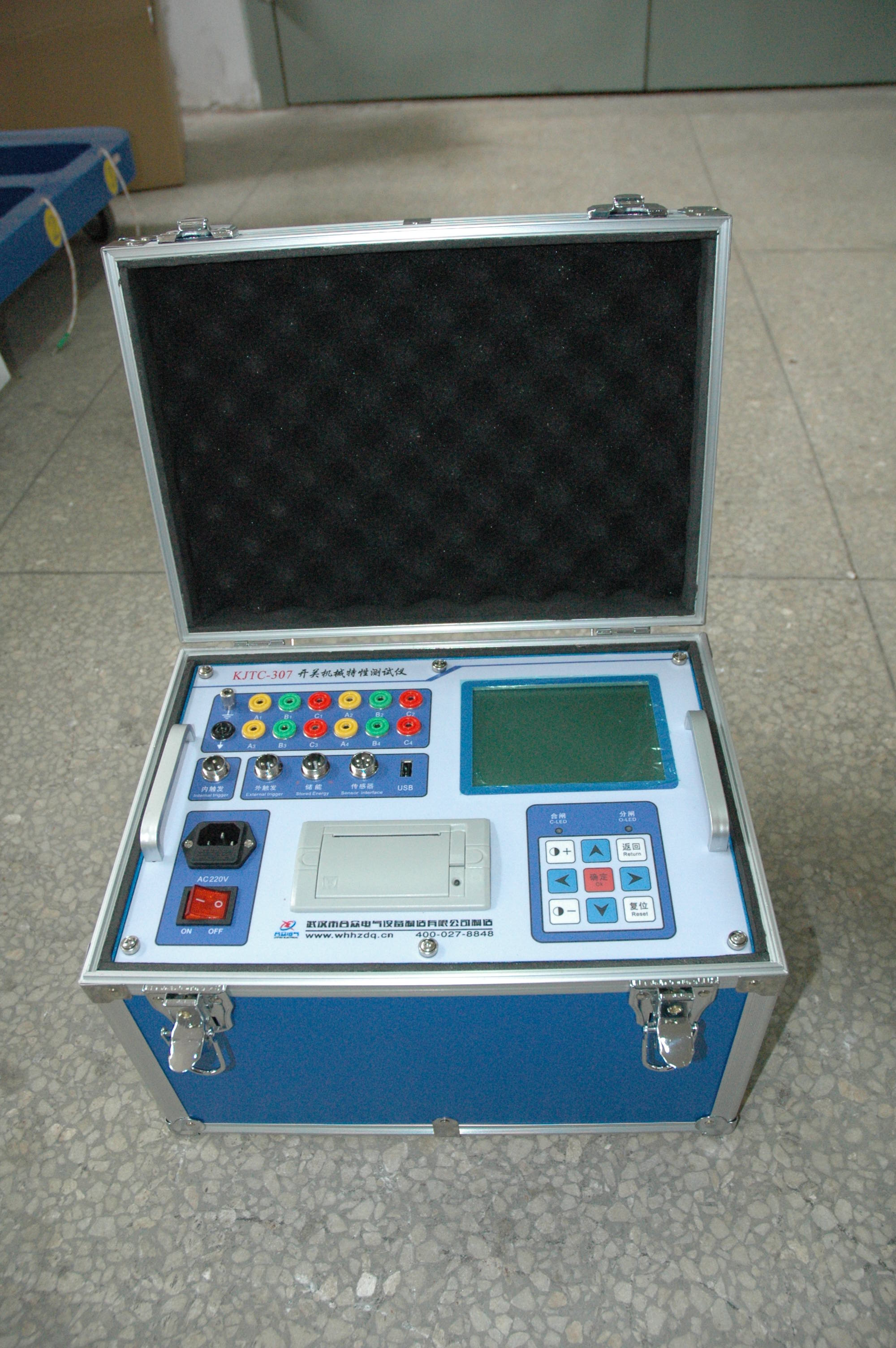

我們在做高壓測試試驗的時候，電力測試設備通常是有操作面板和顯示屏的，上面需要做一些簡單的設置，再來做試驗。下面合眾電氣專家舉例介紹一款產品的設置，高壓開關機械特性測試儀菜單測試設置。

  主菜單【設置】：

  測試前，儀器的各種操作狀態的設置。
  【測試設置】

  ①速度定義：儀器已經固化了16種速度定義（注：此16種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。也可用儀器配套的速度定義添加程序添加相應的數據定義。

  ②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。

  ③測試時長：指內部電源輸出操作電壓的時間長度。

  250ms:一般開關的單分、單合試驗，選250ms時長；

  500ms:一般開關“合－分”或“分－合”操作時，選500ms時長；

  1000ms:老式的發電機出口開關如SN4-10G、SN4-20G的合閘時間一般大于

  500ms，做此種開關的單合、單分試驗時，選1000ms時長；

  2000ms:開關做“分－合－分”操作時，選2000ms時長；

  4000ms:①開關做“合－分－合－分”操作時，選4000ms時長；

  ②進行儀器內部操作電壓校驗時，選4000ms時長。

  相信大家看了上的介紹，初步了解高壓開關機械特性測試儀菜單測試設置。如果需要本產品或更多電力測試設備，請通過合眾電氣官網在線聯系客服找到我們。
