電力檢測設備一般都有輸入信號和輸出信號，這些信號需要通過接線的方式來實現，下面合眾電氣專家舉例說明，全自動溫升試驗裝置的輸入信號接線。

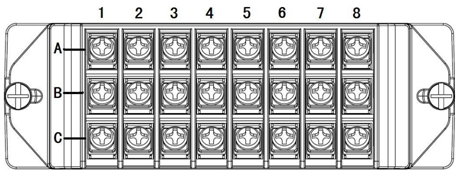

  輸入信號接線（當接線模塊與采集模塊組裝后，請勿拆開，拆開會導致接線模塊損壞），以上接線模塊特定。
  1-8代表八個通道，A、B、C代表一個通道的三個接線端子；

  熱電偶信號輸入：A腳接信號輸入正，B腳接信號輸入負；

  電流信號輸入  ：A腳接信號輸入正，B腳接信號輸入負；

  電壓信號輸入  ：A腳接信號輸入負，B腳接信號輸入正；

  電阻信號輸入  ：電阻接A、B腳，B與C短接；

  開關量信號輸入：B腳接信號輸入正，C腳接信號輸入負；

  文章講述了全自動溫升試驗裝置的輸入信號接線，如果需要更多電力檢測設備，請聯系合眾電氣在線客服。
