一、產品概述：

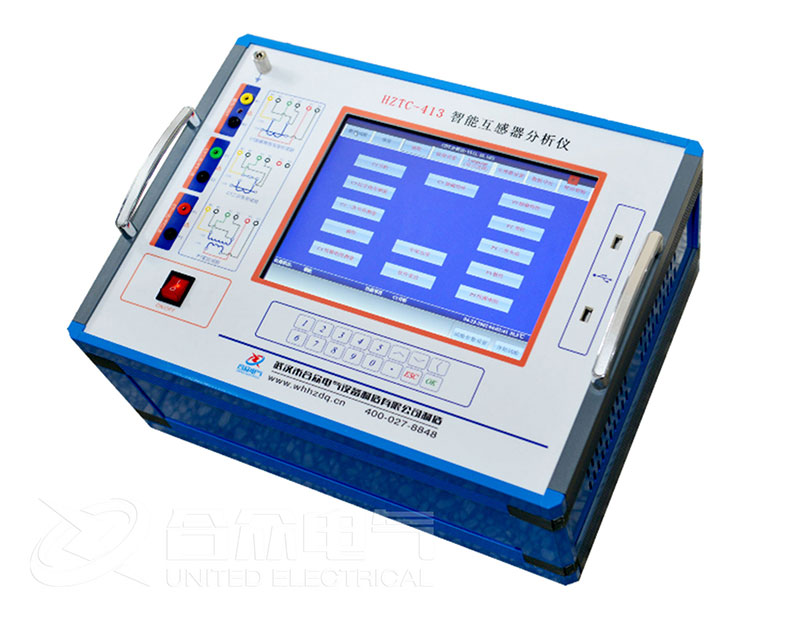

我公司研制的HZTC-413 智能互感器分析儀，是按照 IEC60044-1/GB1208,IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流、電壓互感器特性測試儀，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的高拐點電壓可以達到45KV。是供電系統及生產互感器廠家出廠效驗的理想設備。
產品別名：互感器多功能綜合測試儀、互感器測試儀、互感器多功能測試儀，智能互感器分析儀。
三、產品特點：
CT/PT分析儀用于電流互感器的以下試驗：
1)勵磁特性試驗
2)匝數比檢測
3)比差與角差校驗
4)極性校驗
5)二次繞組電阻測量
6)二次負荷測量
7)5%和10%誤差曲線測量
8)CT暫態特性測試與分析
9)CT銘牌自動推斷
10)拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT參數的測量
11)電流互感器鐵芯磁滯回線測量
CT/PT分析儀還可用于電壓互感器的以下試驗：
1)PT電壓比測量
2)PT比差與角差校驗
3)PT極性校驗
4)PT二次繞組電阻測量
5)PT二次負荷測量
裝置的應用場合主要有：
1)CT誤差校驗
2)CT銘牌的參數校驗
3)CT接入當前負荷時參數校驗
4)分析CT的暫態特性對繼電保護裝置的影響。
5)PT誤差校驗
6)PT的銘牌參數校驗
7)PT二次負荷校驗
|
電磁式PT比差測量 |
典型誤差<0.05%，保證誤差<0.1%電磁式PT角差測量誤差<3分 |
||
|
數據存儲組數 |
大于1000 |
報告格式 |
WORD |
|
名稱 |
數量 |
單位 |
|
CTPT智能分析儀 |
1 |
臺 |
|
專用測試線 |
1 |
套 |
|
電源線 |
1 |
根 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
