什么是變壓器?

  變壓器是一種靜止的電氣設備，根據電磁感應原理，將一種形態(電壓、電流、相數)的交流電能，轉換成另一種形態的交流電能。利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯(磁芯)。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓(磁飽和變壓器)等。

  什么是繞組?

  繞組是變壓器輸入和輸出電能的電氣回路，是變壓器的基本部件，它是由銅、鋁的圓、扁導線制，再配制各種絕緣件組成并套裝在變壓器的鐵芯柱上。因變壓器容量和電壓的不同，繞組的匝數、導線截面、并聯導線換位、繞向、繞組連接方式和型式等結構特點也各不相同。

  什么是變壓器繞組?

  變壓器的繞組，就是線圈的意思。一個繞組有兩個線頭，還可以在繞組中間接線頭出來做抽頭，接在繞組中心的叫中心抽頭，一個繞組由一個或多個線圈組成。低頻變壓器的繞組稱為初組繞組和次級繞組，它有一個初級繞組和一個或多個次級繞組，可以取得不同的電壓比或阻抗比。低頻變壓器的繞組全部用銅漆包線繞制。高頻變壓器的繞組稱為原邊繞組、副邊繞組、反饋繞組，它和低頻變壓器相同之處是可以有幾個副邊繞組，不同之處是有的高頻變壓器需要有反饋繞組。高頻變壓器多使用銅漆包線，由于高頻電流有集膚效應，為了降低成本，也有使用銅包鋁漆包線的。

  變壓器和繞組的關系

  變壓器的繞組與電流成反比，與變壓器的功率有關，在電壓一定的情況下，功率越大，電流越大。

  變壓器平衡繞組的作用

  3n次諧波的三相分量是同相位的，事實上，三角形接線給3n次諧波提供了一條通路，而星形接線(無中線)卻沒能給它提供通路，這么一來，很多人就會有大疑問：既然角形接線提供了通路，而星形接線(無中線)無通路，那么應該是角形接線引入諧波，而星形接線無諧波才對啊，可為什么結論卻是相反的呢?原因主要從變壓器的磁通和勵磁電流說起：(im是勵磁電流)。不飽和時，正弦的Φ由正弦im產生。飽和時，正弦的Φ必須由尖頂的im產生。如果im仍為正弦，則產生Φ的是平頂波。 平頂Φ的中含有較大的3次諧波磁通，如果不加以抑制，將產生含有3磁諧波的感應電勢，所以為了保證磁通和感應電勢為正弦，勵磁電流必須為尖頂波，即必須含有3次諧波分量。可見聯接組的接線應當提供3次諧波的流通路徑。否則，勵磁電流中不會有3次諧波;單相變壓器的3次諧波電路是通的，所以單相變壓器的勵磁電流中含有3次諧波(為尖頂波)，其磁通和感應電勢均為正弦波。YN,Y/D,y/Y,d聯結的三相變壓器：3次諧波電流可以通過中線或者在三角形回路中流通，所以這類聯結組的勵磁電流中含有3次諧波，其磁通和電勢均為正弦波。 所以超高壓/大容量電力變壓器，常加一個三角形的第三繞組提供3磁諧波勵磁電流的通路。以改善電勢波形。補償繞組也叫平衡繞組，三角形連接，可以對外輸出功率，也可以不對外輸出功率。 主要為三次諧波電流提供通路，消除三次諧波磁通，從而消除電壓中的三次諧波分量。

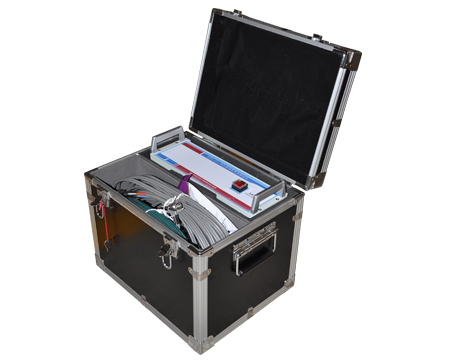

      合眾電氣研發中心生產的 HZRZ-211變壓器繞組變形測試儀是根據電力行業標準DL/T911-2004測量變壓器的繞組變形的測試儀， HZRZ-211變壓器繞組變形測試儀主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。根據變壓器設計原理，變壓器制造完成后，其線圈和內部組成結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數就應該是確定的，因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。 HZRZ-211變壓器繞組變形測試儀在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆卸的即可完成所有測試， HZRZ-211變壓器繞組變形測試儀適用于63kV～500kV電力變壓器的內部結構故障檢測。
