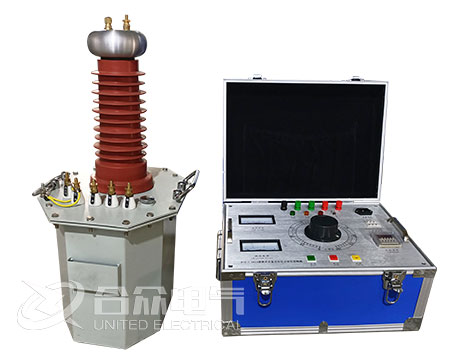

常見的工頻耐壓試驗裝置分為一體式裝置和分體式裝置兩類，不過工頻耐壓試驗裝置的主要組成部分基本相同的，都是由高壓工頻驗變壓器和手動，自動，智能控制臺/箱組成的。在實際的耐壓試驗中，會有一些影響到試驗結果的因素，造成試驗結果的不準確，在試驗前和試驗中，我們就需要先排除這些影響因素，從而獲得更準確有效的試驗結果。武漢市合眾電氣技術工程師多年試驗經驗分享，影響工頻耐壓試驗的一些主要因素如下：

1、首選我們需要選擇合適的試驗設備的容量，如果試驗設備容量不夠，或者過大，都會給現場試驗造成影響的。

2、海拔高度對試驗要求值的影響：隨著海拔高度增加，空間密度下降，電場中電子平均自由行程增大，電子在兩次碰撞間能夠聚集起更大動能(與正常密度相比)，更易引起電離，從而使空氣介質的放電電壓下降。

3、試驗過程中防止過電壓的產生：工頻耐壓試驗時，電壓若不是由零逐漸升壓，而是在試驗變壓器初級繞組上土家電壓，這時將由于勵磁涌流而在試品上出現過電壓。若在試驗過程中突然將電源切斷，對于小電容量試品，會由于自感電勢而引起過電壓。上述二中情況，都有可能造成被試品誤擊穿。因此，進行工頻耐壓試驗時，應嚴格按照試驗操作規程。

4、容升效應對試驗值的影響：交流工頻耐壓試驗時候，被試品通常是容性負載，試驗變壓器的高壓繞組就與被試品電容連接。這樣，流過電容性負載的容性電流在試驗變壓器繞組阻抗是哪個產生的電壓降，降試驗變壓器二次側電壓升高，即顯著大于按照變比計算的二次側電壓，這樣現象稱為“容升效應”，由此可見，原來的變壓比不適用了，升高程序與變壓器的短路阻抗成正比，一般升高的范圍約為4%~30%。為避免測量誤差造成的誤判，試驗電容較大的被試品，應直接測量高壓側的電壓。

5、壓波形畸變對試驗結果的影響：由于用電單位投入了許多非線性負荷，增大了諧波電路分量，使電網電壓波形產生畸變的問題越來月嚴重。為了保護試驗結果正確，必須測量其峰值，以此來消除由于電壓潑行畸變引起的測量誤差。

在實際的工頻耐壓試驗使用過程中，還應注意以下幾點：

1、試驗變壓器和控制箱應有可靠的接地;

2、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電;

3、被試品應清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差;

4、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出;

6、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。
