如我們所知道的，局放儀作為測量電氣設備局部放電現象的儀器，可以對很多儀器進行測量。那么局放儀測量變壓器套管局部放電時如何接線，我們來和武漢合眾電氣一起來看。

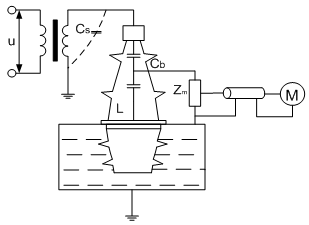

  變壓器或電抗器套管局部放電試驗時，其下部必須浸入一合適的油筒內，注入筒內的油應符合油質試驗的有關標準，并靜止48h后才能進行試驗。試驗時以雜散電容Cs取代耦合電容器Ck，試驗接線如圖6-6所示。

  Cb-套管電容；L-電容末屏

  以上是局放儀測量變壓器或電抗器套管局部放電試驗的接線，如果有更多問題，歡迎咨詢我們。
