互感器綜合特性測試儀，進行電流互感器勵磁特性、變比、極性、一次通流、交流耐壓、退磁測試時，請移動光標至CT，并選擇相應測試選項。

1、CT勵磁(伏安)特性測試

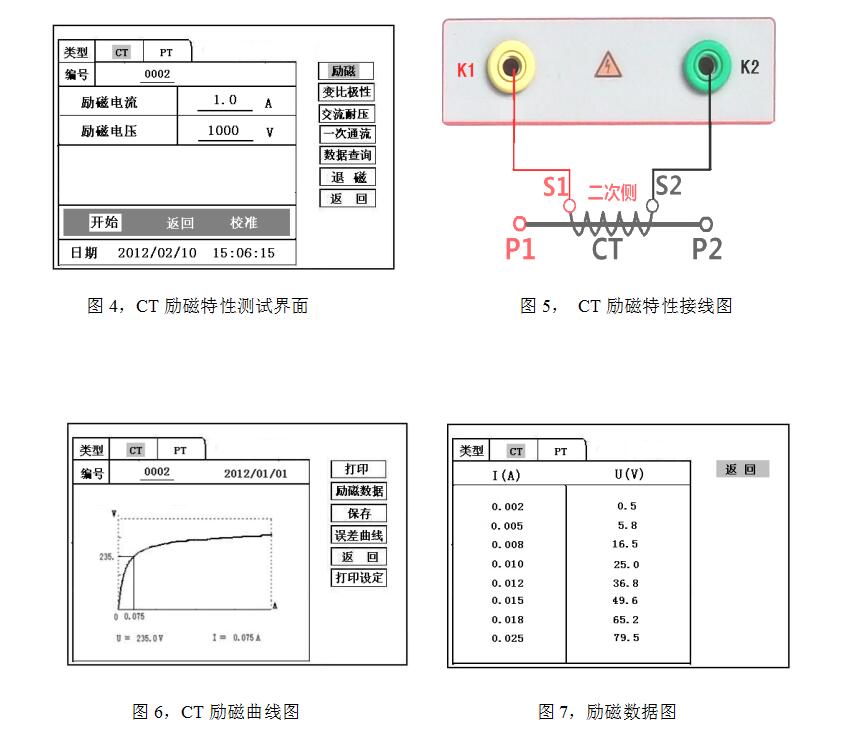

按“勵磁”鍵后，即進入測試界面如圖4。

1）、參數設置：

勵磁電流：設置范圍（0—20A）為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。

勵磁電壓：設置范圍（0—1000V）為儀器輸出的最高設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。

1) 、接線方式：

接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。接線無誤后，合上“功率開關”，按“開始” 鍵后，即開始測試（見圖5）。

試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。

2）、互感器綜合特性測試儀，伏安特性（勵磁）測試結果操作說明

試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：

打?。嚎刂破鬟x擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提高效率。      勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“返回”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達最后一頁。

保存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。

誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。

打印設置：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”設定需打印的電流值，或選擇“自定義”。
