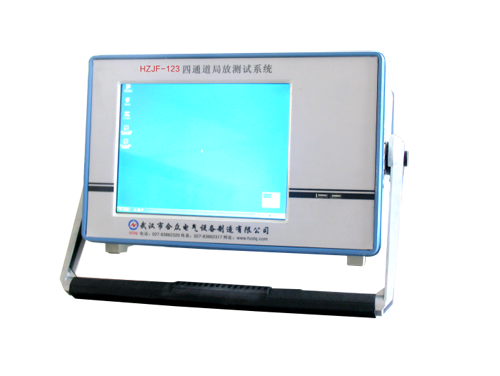

局放儀試驗的回路如何校準的問題
如我們所知，局放儀是精密的儀器設備，很多地方需要調試校準，和武漢合眾電氣來看看局放儀試驗的回路如何校準。
儀器在每次接線完畢開始試驗前，都必須先進行校準以獲得準確的檢測結果。
校準的過程如下：
將校準脈沖發生器按規定方法接入試驗回路，確認回路沒有電壓，校準脈沖發生器的電池充足（工作紅燈亮），然后，施加適當?shù)姆烹娒}沖。
打開 “系統設置”，選中自動增益。
根據施加在被測試產品兩端的已知電荷量，在通道設置區域的“量值（pC）”內輸入需要校準的放電值（應與校準脈沖發生器選擇的數值相等）。
按通道設置區域的“校準”按鈕，并在彈出的確認框中選擇“確定”后，校正過程開始，同時，“校準”按鈕變?yōu)椤氨４妗卑粹o。
持續幾秒后，觀察“電量值”與校準脈沖發生器所選數值是否相等，待其顯示數據穩定后按“保存”按鈕，保存所選擇通道的校準結果。
重復上述過程校準其他通道。
校正完畢后應拆除校準脈沖發生器，準備正式檢測。
可以根據現場的實際情況，在校準的過程中，有選擇的進行如下操作，以便使校準更加準確：
如果出現固定頻率的干擾信號，可以選擇合適的頻帶將其濾除。改變?yōu)V波頻帶后，必須重新進行校準。
如果出現較大的靜態干擾，可采用靜態抗干擾方法，并重新進行校準。
以上是局放儀試驗的回路如何校準的問題，如果有更多需求，可聯系客服。
儀器在每次接線完畢開始試驗前，都必須先進行校準以獲得準確的檢測結果。
將校準脈沖發生器按規定方法接入試驗回路，確認回路沒有電壓，校準脈沖發生器的電池充足（工作紅燈亮），然后，施加適當?shù)姆烹娒}沖。
打開 “系統設置”，選中自動增益。
根據施加在被測試產品兩端的已知電荷量，在通道設置區域的“量值（pC）”內輸入需要校準的放電值（應與校準脈沖發生器選擇的數值相等）。
按通道設置區域的“校準”按鈕，并在彈出的確認框中選擇“確定”后，校正過程開始，同時，“校準”按鈕變?yōu)椤氨４妗卑粹o。
持續幾秒后，觀察“電量值”與校準脈沖發生器所選數值是否相等，待其顯示數據穩定后按“保存”按鈕，保存所選擇通道的校準結果。
重復上述過程校準其他通道。
校正完畢后應拆除校準脈沖發生器，準備正式檢測。
可以根據現場的實際情況，在校準的過程中，有選擇的進行如下操作，以便使校準更加準確：
如果出現固定頻率的干擾信號，可以選擇合適的頻帶將其濾除。改變?yōu)V波頻帶后，必須重新進行校準。
如果出現較大的靜態干擾，可采用靜態抗干擾方法，并重新進行校準。
以上是局放儀試驗的回路如何校準的問題，如果有更多需求，可聯系客服。
