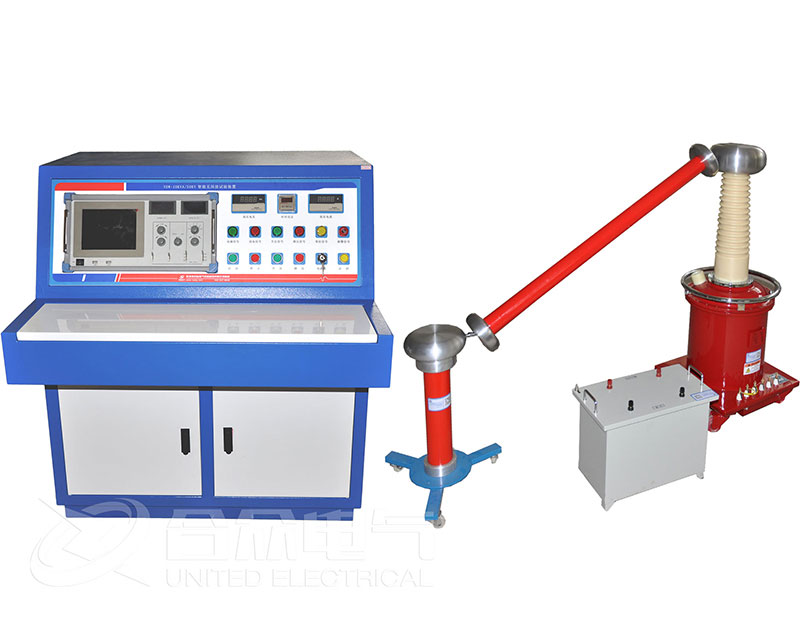

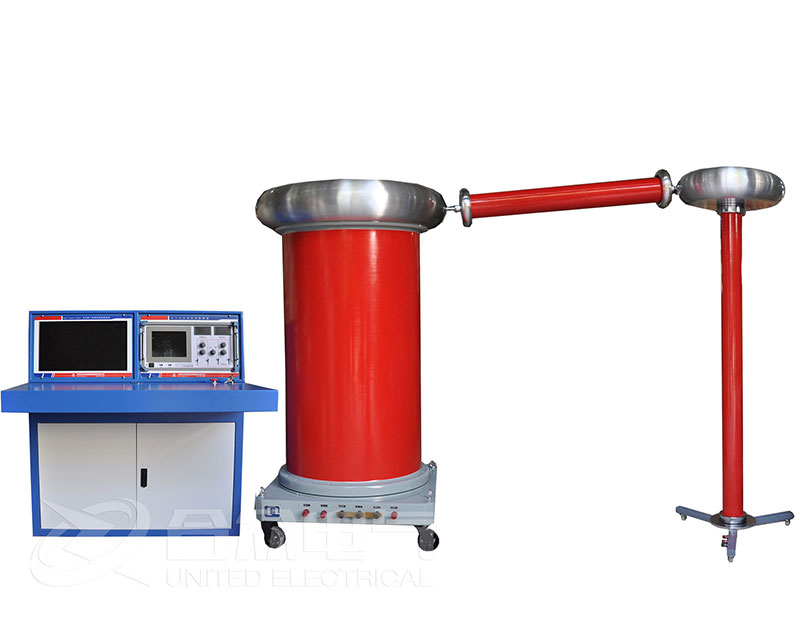

無局放耐壓試驗裝置成套設備的組成：

  1、50KVA/100KV工頻試驗變壓器

  2、100KV/500PF電容分壓器(耦合電容器)

  3、100KV-10KQ保護電阻

  4、0.38KV/0.38KV隔離電源濾波器

  5、無局放耐壓試驗裝置控制臺

  6、局部放電檢測儀

  7、附件：無局放耐壓試驗裝置控制電纜

  無局放耐壓試驗裝置組成設備說明

  1、無局放工頻試驗變壓器

  型號：50KVA/100KV

  結構：絕緣圓筒、固定式

  相數：?jiǎn)蜗?

  頻率：50HZ

  冷卻方式：ON AN

  額定容量：10KVA

  原邊額定電壓：0.38KV 額定電流：131A

  副邊輸出電壓：100KV 額定電流：0.5A

  空載電流：≤5%

  阻抗電壓：≤8%

  波形畸變率≤3%

  測量繞組電壓：100V 測量電壓比：1：1000

  過電流能力：在150%(0.75)額定電流持續時間300S情況下，過電試驗變壓器繞組均不造成熱損壞和繞組變形。

  過壓能力：在110%UH(110KV)時間60S下過電壓，不應造成試驗變壓器絕緣損壞，此時波形畸變率≤5%。

  絕緣水平：低壓端工頻耐5KV/min

  介質損耗：≤0.5%

  局部放電量：100%UH下小于5pc；80%UH下小于3pc。

  運行時間：在100%HU、IH下從環境溫度開始允許運行60min， 80%UH、IH下從環境溫度開始允許連續運行。

  溫升試驗：在正常使用條件下繞組溫升小于65K，油面溫小于55K保護：原、副邊均采用過電流繼電器進行過電流保護，不管在任何情況下保證人身和設備的安全。

  密封材料：在密封件結構設計下采用特殊“雙層密封方式”保證試驗變壓器的使用時間不低于15年。

  2、電容分壓器(兼做耦合電容器)

  型號：100KV/500PF

  額定頻率：50HZ

  標稱電容量：500pF

  額定電壓：100KV

  標稱分壓比：1000：1

  介質損耗：<0.2%

  局部放電量：額定電壓下<3pC，在80%額定電壓下<2pC測量精度：≤±1%

  允許運行時間：同變壓器
