繼電保護測試儀阻抗特性試驗

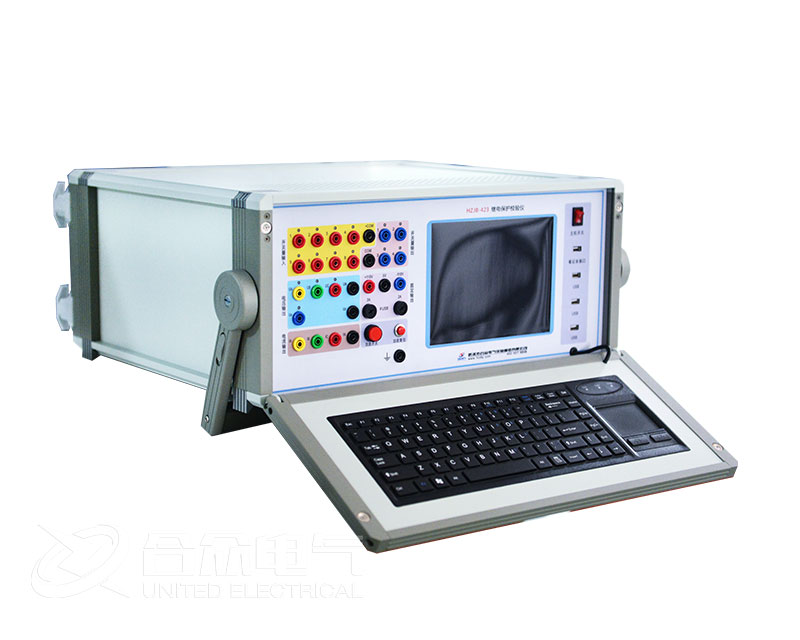

  繼電保護測試儀本測試模塊主要是針對距離保護的動作特性，搜索其阻抗動作邊界?？梢运阉鞒鰣A特性、多邊形特性、弧形以及直線等各種特性的阻抗動作邊界。本測試模塊提供了“單向搜索”和“雙向搜索”兩種不同的搜索方式。

  可搜索圓、多變形，及其它阻抗特性圖

  依提示設定定參數，由軟件能畫出大概的圖形，方便與搜索的圖形對照。

  試驗界面說明測試項目

  每次試驗只能選擇“阻抗邊界搜索”、“Z(Ⅰ)特性曲線”或“Z(V)特性曲線”中的一個項目進行試驗。

  故障類型，提供了各種故障類型，用于測試各種類型距離保護。對接地型距離繼電器應選擇單相接地故障，對相間型距離保護，應選擇相間故障。

  計算模型，有“電流不變”和“電壓不變”兩種計算模型。選擇“電流不變”時，在下面的方框內可以設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓：選擇“電壓不變”時，在下面的方框內可以設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。

  搜索方式，有“單相搜索”和“雙向搜索”兩種方法。詳細介紹請參考繼電保護測試儀“差動保護”章節的相關說明?！胺直媛省敝粚?duì)雙向搜索方式有效，它決定了雙向搜索方式的測試精度。

  故障觸發方式，在“時間控制”觸發方式下，軟件按“故障前延時”一“最大故障時間”一“測試間斷時間”這樣的順序循環測試，詳細說明請參考繼電保護測試儀“線路保護”章節的有關說明。

  最小動作確認時間，在“最大故障時間”內，保護多段可能動作。如果保護動作的時間小于“最小動作確認時間”，則盡管是保護的動作信號，軟件也不予認可，因可能是其他段搶動。這個時間專門用來在“雙向搜索”方式下，躲開某段阻抗動作。例如，要搜索Ⅱ段阻抗邊界，“雙向搜索”方式下掃描點肯定會進入Ⅰ段阻抗范圍，而Ⅰ段的動作時間較Ⅱ段要短，從而造成Ⅰ段保護搶動。

  故障方向，依據保護定值菜單進行設置，適用于方向性阻抗保護。

  零序補償系數，若做接地距離繼電器的試驗，要注意正確設置零序補償系數，請參考繼電保護測試儀“線路保護”章節的有關說明。

  自動設定搜索線參數，在“整定參數”頁中有這個按鈕，點擊此按鈕后，軟件會根據所設定的整定阻抗自動計算出搜索線的長度以及搜索中心。可以在“搜索阻抗邊界*頁面中查看。

  搜索阻抗邊界

  選擇“搜索阻抗邊界”測試項目時，需設置放射狀掃描線。掃描線的設置參照以下方法：

  掃描中心，掃描中心應盡可能設置在保護的理論阻抗特性圖的中心位置附近。掃描中心可以直接輸入數據，也可以用鼠標直接點擊選擇掃描中心。修改掃描中心后，坐標系的坐標軸將自動調整，以保證掃描圓始終在圖形中心位置，即掃描中心在圖形中心。

  掃描半徑，掃描半徑應大于保護阻抗整定值的一半，以保證掃描圓覆蓋保護的各個動作邊界。搜索時是從非動作區(掃描線外側點)開始掃描。繼電保護測試儀試驗期間，如果發現在掃描某條搜索線的外側起點時，保護就動作了，則說明這條掃描線沒有跨過實際的阻抗邊界，即整個搜索線都在動作區內，不符合“每條搜索線都應一部分在動作區內，另一部分在動作區外”的原則。這時，請適當增大“掃描半徑”。

  掃描步長，只對“單向搜索”方式有效，直接影響“單向搜索”方式時的測試精度。

  掃描范圍，默認情況下都是按100%的范圍掃描。設置適當?shù)膾呙璺秶?，往往可以躲過別的段阻抗保護誤動作。例如，設掃描范圍為80%。

  搜索角度，通過設置起始角度、終止角度以及角度步長來設置系列搜索線。如果角度步長設置得很小，雖然搜索出的點很多，有利于提高邊界搜索精度，但也會大量增加試驗時間，實際測試時請選擇適當?shù)慕嵌炔介L(zhǎng)。

  自動設置掃描參數，在整定參數頁中，設定好整定阻抗值后，軟件將根據整定阻抗值自動計算出掃描中心位置和掃描半徑的經驗值。該值如果仍有不合適，可以在此基礎上進行調整。
