試驗變壓器是對各種電工產品以及絕緣材料進行工頻耐壓試驗的變壓器，也被稱為高壓試驗變壓器。其主要特點有以下幾點：

  a.電壓高。單臺的額定電壓為50、100、150、250、500、750kV。

  b.電壓波形請求高。通常采用發電機組供電，采用濾波器濾波，而變壓器自身的磁密不宜高。

  c.工作時間短。因被試產品的耐壓時間短(1min或5min)，所以工作時間通常在半小時以內。

  d.電流小。實驗變壓器的額定電流實際上是被試品的電容電流，所以通常小于1A。

  試驗變壓器的型式主要有四種：?jiǎn)翁坠苁?、絕緣筒式、雙套管式和串級(串聯)式。

  (1)雙套管式和一般串級式

  雙套管式常用來進行串級聯接，其單獨使用時為雙套管式。

  串級式是將兩臺或多臺雙套管式試驗變壓器的高壓繞組首尾串聯而成的。產品的繞組在左鐵心柱上內里向外依次是平衡繞組、高壓繞組和低壓繞組;而在右鐵心拄上為平衡繞組、高壓繞組和串級勵磁繞組(最后一臺沒有)。鐵心和油箱與兩柱高壓繞組連線相連，也為1/2高電壓。后一臺的低壓繞組由前一臺的串級勵磁繞組供電，位后一臺電位提高。

  (2)串聯諧振式

  于電纜和大型電機試驗、外絕緣污穢試驗、線路電暈試驗等項目的試驗變壓器電流大(4—10A)而使用時間長，因此帶采用串聯諧振式試驗變壓器，以降低變壓器的實際容量，減小饋電(輸入)功率，使其減小到輸出功率的1/7—1/10。它是根據被試品的電容量，同步調節動因式可調電抗器的電感，從而改變?cè)囼?yàn)變壓器的電感值，使之與被試品電容量相匹配，在工頻時達到諧振。諧振時的試驗變壓器的總電壓為被試品的試驗電壓。饋電變壓器的電壓通過動因式調壓變壓器調節，其電泛儉和其從電網所汲取的功率，取決于諧振回路的品質因數，因此它比諧振容量小得多。

  (3)單套管式

  單套管式是單高壓套管式。其高壓二次繞組的高壓A端用高壓套管引出，X端接地或用低壓套管引出，對地按全絕緣。有串級勵磁繞組時，高壓繞組A端與其A1端從同一高壓套管中引出。低壓繞組ax在最里面，有時高、低壓繞組間有測量繞組。測量繞組的外面有接地電屏，以保證人身和儀表的安全。鐵心為單相單柱旁扼式。

  (4)絕緣簡式

  絕緣筒式中是以絕緣簡(酚酷紙簡或環氧玻璃布筒)代替油箱和高壓套管。其鐵心為單相雙柱式，帶二分之一高電壓，需用絕緣支撐板對地絕緣，并橫向放置。高壓繞組高壓端A與金屬上盂連在一起，接地端X以及低壓繞組的兩端a、x從底座引出。這種結構體積小、重量輕，常用于250kv及以下的產品。

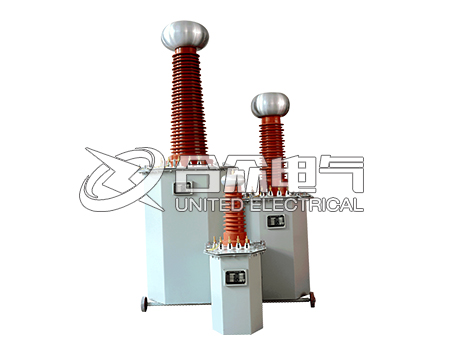

  需了解更多相關產品信息，歡迎瀏覽武漢市合眾電氣設備制造有限公司官方網站產品中心：絕緣試驗設備類干式工頻交直流試驗變壓器、油浸式工頻交直流試驗變壓器、充氣式工頻試驗變壓器。
