試驗項目

檢查有效接地系統的電力設備接地引下線與接地網的連接情況。

試驗周期

1）>330kV：<3年

2）<220kV：＜6年

3）必要時

試驗結果判斷依據

1）接地引下線狀況良好時，測試值應在50mΩ以下；

2）測試值為50-200mΩ時，接地狀況尚可，宜在以后例行測試中重點關注其變化，重要的設備宜在適當時候檢查處理；

3）測試值為200mΩ-1Ω時，接地狀況不佳，對重要的設備應盡快檢查處理，其他設備宜在適當時候檢查處理；

4）1Ω以上的接地引下線與主地網未連接，應盡快檢查處理。

試驗方法及說明

1）如采用測量接地引下線與接地網（或與相鄰設備）之間的電阻值來檢查其連接情況，可將所測的數據與歷次數據比較，本次各測點間相互比較，通過分析決定是否進行開挖檢查；

2）宜采用不小于1A的直流電流進行測量。測量方法參照DL/T475。

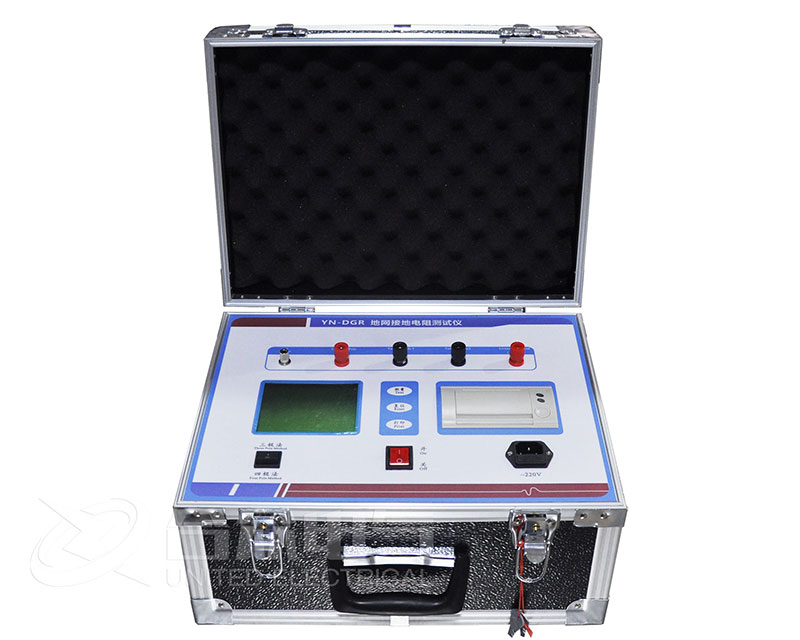

試驗項目

有效接地系統接地網的接地阻抗。

試驗周期

1） ≥6年

2）接地網結構發生改變時

3）必要時

試驗結果判斷依據

考慮到季節變化的最大接地電阻，接地阻抗的實際大小，一經接地網入地的最大接地故障不對稱電流有效值，采用系統最大運行方式下在接地網內、外發生接地故障時，經接地網流入地中并計及直流分量的最大接地故障電流有效值。還應計算系統中各接地中性點間的故障電流分配，以及避雷線中分走的接地故障電流。

試驗方法及說明

1）測量接地阻抗時，如在必須的最小布極范圍內土壤電阻率基本 均勻，可采用各種補償法，否則， 應采用遠離法。測量方法參照DL/T475；

2）應考慮架空地線和電纜分流的影響；

3）異頻法測量電流應不小于3A，工頻法測量電流應不小于50A；

4）結合電網規劃每5年進行一次設備接地引下線的熱穩定校核， 變電站擴建增容導致短路電流明顯增大時，也應進行校核；

5）當接地網的接地電阻不滿足公 式要求時，可通過技術經濟比較適當增大接地電阻，必要時，采取措施確保人身和設備安全可靠；

6）必要時可對接地網進行安全性 評估。要求系統發生接地故障時， 接地網狀態能夠滿足一、二次設 備和人員的安全性要求。評估的具體內容、項目和要求參見試驗附錄 。

“必要時”是指：a）運行年限比 較長，b）地網（尤其是外擴地網） 遭到局部破壞，C）地網腐蝕嚴重， d）地網改造后。
