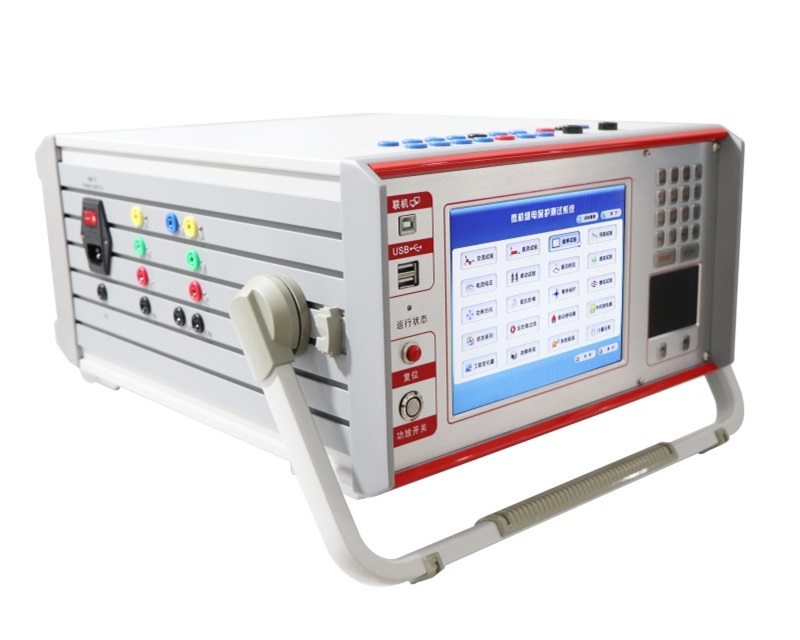

繼電保護測試儀阻抗特性試驗

本測試模塊主要是針對距離保護的動作特性，搜索其阻抗動作邊界。能夠搜索出圓特性、多邊形特性弧形以及直線等各種特性的阻抗動作邊界。本測試模塊提供了“單向搜索”和“雙向搜索”兩種不同的搜索方式?？伤阉鲌A、多變形，及其它阻抗特性圖依提示設定定參數，由軟件能畫出大概的圖形方便與搜索的圖形對照。

界面操作設置項目說明：

測試項目

每次試驗只能選擇“抗邊界搜索”“Z(I)特性曲線”或“Z(V)特性曲線”中的一個項目進行試驗。

故障類型，提供了各種故障類型，用于測試各種類型故障類型距離保護。對接地型距離繼電器應選擇單相接地故障對相間型距離保護，應選擇相間故障。

計算模型，有“電流不變”“不變”兩種計算。計算模型模型。選擇“電流不變”時，在下面的方框內能夠設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓;選擇“電壓不變”時，在下面的方框內能夠設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。

搜索方式，有“單相搜索”和“雙搜索”兩方法搜索方式詳細介紹請參考“差動保護”章節的相關說明?！胺直媛省敝粚?duì)雙向搜索方式有效，它決定了雙向搜索方式的測試精度。

故障觸發方式，在“時間控制”觸發方式下，軟件按“故故障觸發方式前延時”一“大故時間”一“測試間斷時間這樣的順序循環測試，詳細說明請參考“線路保護章節的有關說明。

最小動作時間，在“最大故障時間”內，保護多段可。最小動作確認時間能動作。如果保護動作的時間小于“最小動作確認時間”，則盡管是保護的動作信信，軟件也不予認可，因可能是其它段搶動。這個時間專門用來在“雙向搜索”力買，x英熱動作智定資提資用范圍，而1段的動作時間較I段要短，從而造成I段保護搶動。

故障方向，依據保護定值菜單進行設置，適用于方向。故障方向性阻抗保護。

零序補償系數，若做接地距離繼電器的試驗，要注意正。零序補償系數確設置零序補償系數，請參考“線路保護”章節的有關說明。

自動設定搜索線參數，在“整定參數”頁中有這個按鈕。自動設定搜索線參數點擊此按鈕后，軟件會根據所設定的整定阻抗自動計算出搜索線的長度以及搜索中心。能夠在“搜索阻抗邊界”貢面中查看。

搜索阻抗邊界

選擇“搜索阻抗邊界”測試項目需設置放射狀掃描線，掃描線的設置參照以下方法：

掃描中心，掃描中心應盡可能設置掃描中心在保護的理論阻抗特性圖的中心位置附近。掃描中心能夠直接輸入數據，也能夠用鼠標直接點擊選擇掃描中心。修改掃描中心后，坐標系的坐標軸將自動調整，以保證掃描圓始終在圖形中心位即掃描中心在圖形中心。

掃描半徑，掃描半徑應大于保護阻抗整定值的一。掃描半徑半，以保證掃描圓覆蓋保護的各個動作邊界。搜索時是從非動作區(掃描線外側點)開始掃描。試驗期間，如果發現在掃描某條搜索線的外側起點時，保護就動作了，則說明這條掃描線沒有跨過實際的阻抗邊界，即整個搜索線都在動作區內，不符合“每條搜索線都應部分在動作區內，另一部分在動作區外”的原則。這時，請適當增大“掃半徑”。

掃描步長，只對“單向搜索”方式有效，直接影響“單向搜索”方式時的測試精度。

范圍掃描，默認情況下都是按100%的范圍掃描。設置掃描范圍置適當?shù)膾呙璺秶軌蚨氵^別的段阻抗保護誤動作。例如，設掃描范圍為 80%，搜索線如說明書圖。

搜索角度，通過設置起始角度、終止角度以及角度步搜索角度長來設置系列搜索線。如果角度步長設置得很小，依然搜索出的點很多，有利于提高邊界搜索精度，但也鑫交量增加試驗時間，實際測試時請選擇適當?shù)慕嵌取?

整定參數，在整定參數頁中，設定好整定阻抗值自動設置掃描參數后，軟件將根據整定阻抗值自動計算出掃描中心位置和掃描半徑的經驗值。該值如果仍有不合適，能夠在此基礎上進行調整
整定參數
不需要在“整定參數”頁面中繪出理論阻抗邊界圖形也能夠進行試驗。但是如果有理論圖，測試人員較易確定搜索的中心點和搜索線的長度。也方便于對試驗結果進行比較。

下面簡要說明畫圖的方法：

繪制多邊形，選擇多邊形特性，并選擇數據輸入方式是“R-X”還是Z-中”方式。然后在角66點1欄設置第一個角點的坐標值(R1，X1)，一般第一個角點設為 (00)。第一個角點設置完畢，單擊“添加”按鈕，按相同的方法設置第二個角點，此時，能夠從右側的圖中看到這兩個點構成的一線。按照保護的相關定值參數，依次4添加多個角點。設置參數時，R 和茶都能夠設置為負數。各角點添加完點擊“畫圖”按鈕，至此軟件即繪出了理論的阻抗邊界曲線以及相應的誤差曲線(以虛線表示。此時可用鼠標移至圖形的中心位置點擊鼠標左鍵，以設置掃描中心點，如右圖所示在上圖中選擇“圓”特性，在下面的表格中繪制圓設置“整定阻抗”“角度”以及“偏”等數。右圖中將實時顯示其圖形。用鼠標選中圖形的中心，并在“搜索阻抗邊界”頁面中設置足夠大的搜索半徑及相應步長。

特性曲線，在“測試項目中”選擇“(i)特性曲線”測試項目，用于檢驗電流與阻抗的關系。參照右圖所示在“Z(I)特性參數設置曲線”界面中，按照定值單依據提示分別設置搜索線的原點、搜索線長度與角度，以及加入的電流的始值與終值，從中能觀察到實時效果圖。

本試驗的方法過程很像做差動繼電器試驗。如果把這里的阻抗比做差動試驗的“制動電流”，則這里的電流就相當于“動作電流”。試驗時，阻抗初始值為0保按一定的搜索步長增加。測試在每一個阻抗值下，護的動作電流。測試完畢，軟件會自動繪制出相應的曲線?！癦 (V)特性曲線”參照“Z(I)特性曲線"。
