具備測量直流電壓交流電壓吸收比和極化指數功能；
輸出電壓等級100V，250V，500V，1000V，2500V，5000V；
LCD大屏幕灰白背光顯示，12V充電鋰電池供電，具有USB接口，存儲數據可以上傳電腦。
一、產品概述：

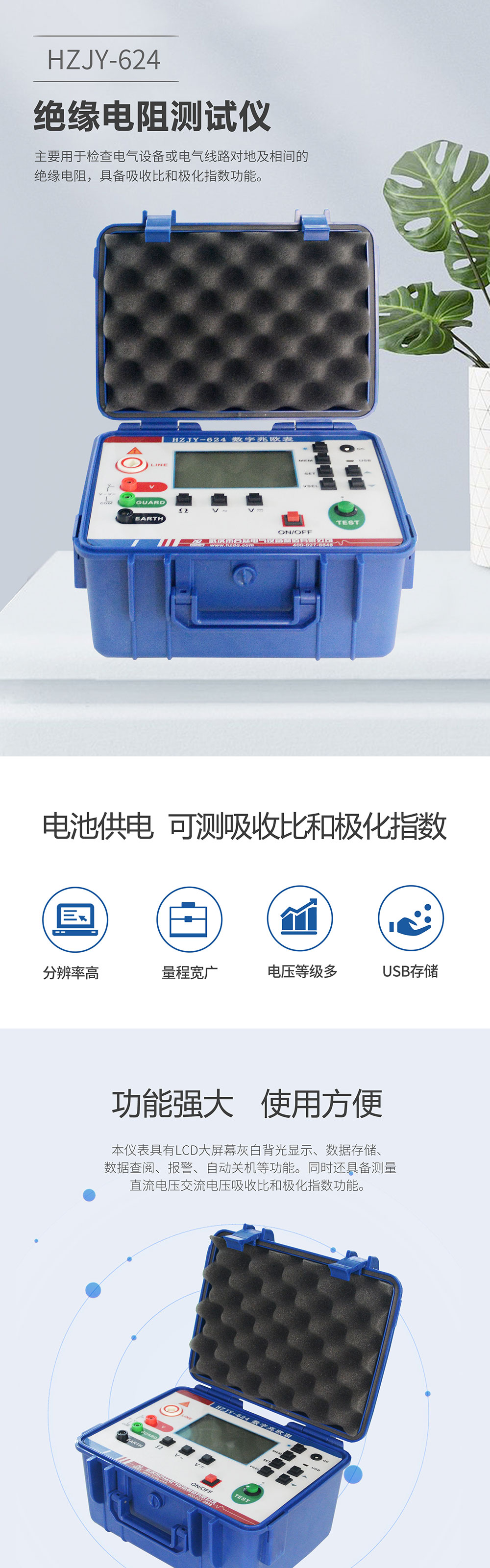

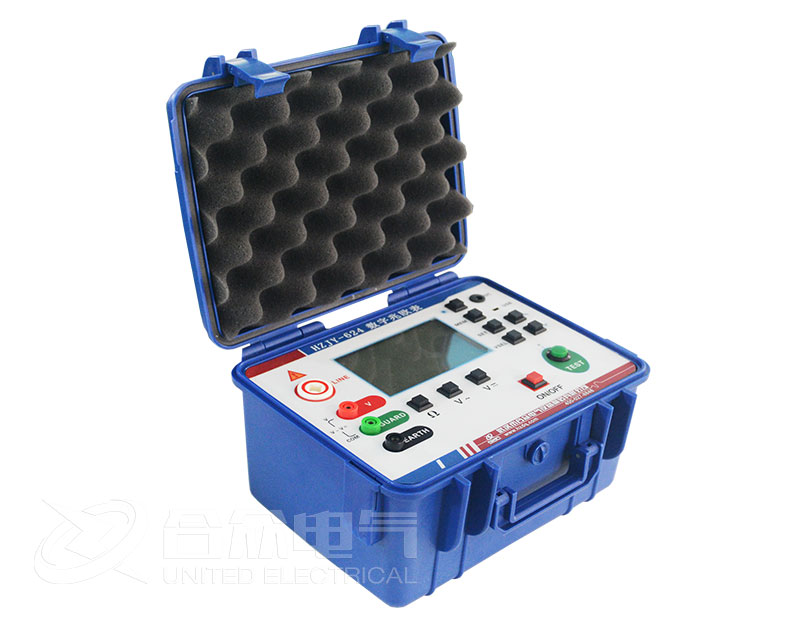

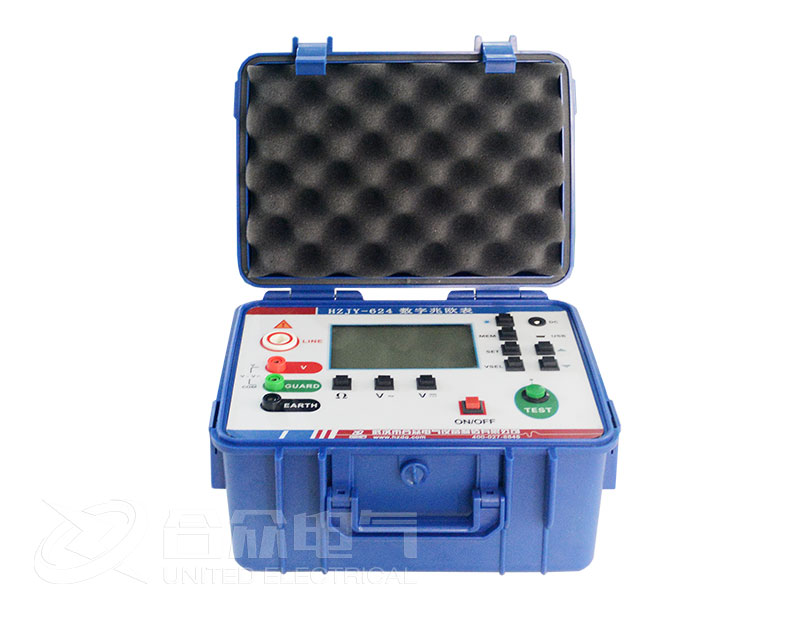

絕緣電阻測試儀具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
智能絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。 額定絕緣測試電壓范圍100V～5000V，絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V，交流電壓測量范圍0～750V。
產品別稱：數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表、電子兆歐表
二、產品特點：
1、本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能；
2、具備測量直流電壓交流電壓吸收比和極化指數功能；
3、整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強；

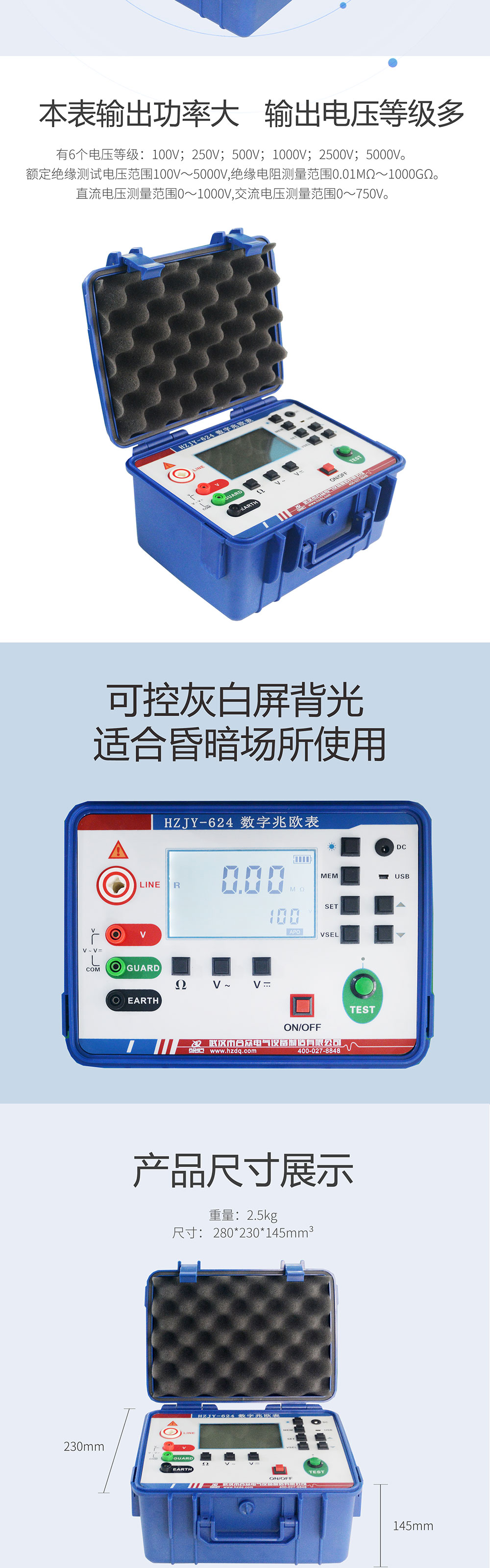

4、本表輸出功率大，輸出電壓等級多:有6個電壓等級,100V，250V，500V，1000V，2500V，5000V；
5、12V可充電鋰電池供電，方便現場使用；
6、具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打??；
7、測量值超過報警設定值時發出報警提示；
8、自動關機功能，儀表無操作15分鐘關機。
9、便攜式結構，整機配備鋁合金手提箱，具有防震、防塵、防潮結構。
|
功能 |
絕緣電阻測試，電壓測試 |
|
基準條件 |
23℃±5℃，75%rh以下 |
|
額定電壓(V) |
100；250；500；1000；2500V；5000V |
|
測量電壓(V) |
額定電壓×（1±10%） |
|
絕緣電阻量程（GΩ） |
0.01MΩ～1000GΩ |
|
絕緣電阻分辨率 |
0.01MΩ |
|
直流電壓量程 |
0～1000V |
|
直流電壓分辨率 |
0.1V |
|
交流電壓量程 |
0～750V |
|
交流電壓分辨率 |
0.1V |
|
輸出短路電流 |
≥5mA(5KV) |
|
吸收比和極化指數測量 |
有 |
|
電源 |
12V充電鋰電池 |
|
背光 |
可控灰白屏背光，適合昏暗場所使用 |
|
顯示模式 |

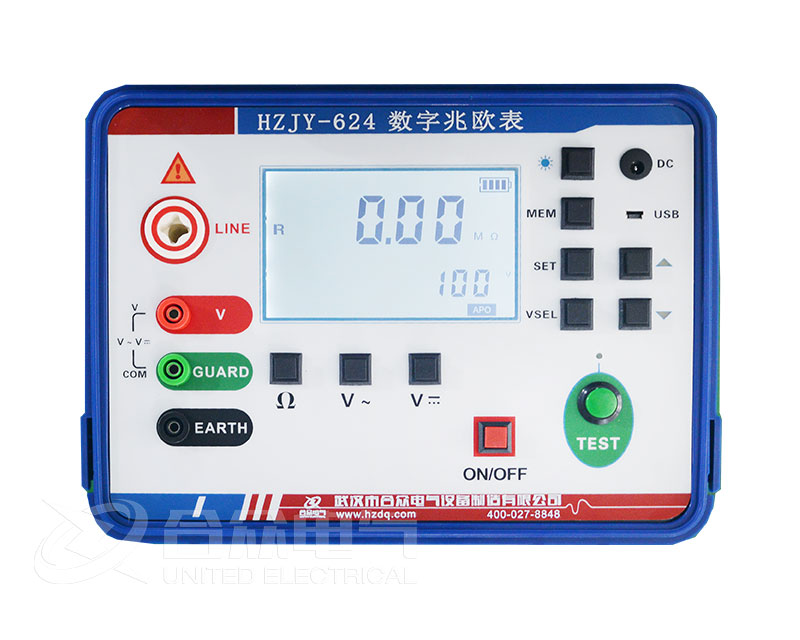

4位超大LCD顯示，灰白屏背光 |
|
LCD顯示尺寸 |
108mm×65mm |
|
儀表尺寸 |
長寬高：277.2mm×227.5mm×153mm |
|
USB接口 |
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
通訊線 |
USB通訊線1條 |
|
測試線 |

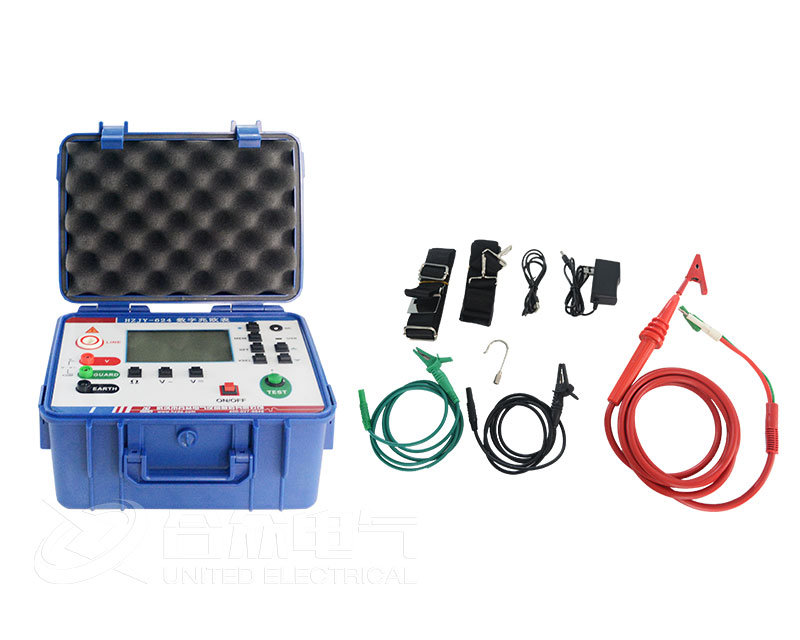

高壓棒紅色3米，高壓測試線黑色1.5米，綠線1.5米 |
|
數據存儲 |
500組，閃爍顯示“FULL”符號表示存儲已滿 |
|
數據查閱 |
數據查閱功能：“READ”符號顯示 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
報警功能 |
測量值超過報警設定值時發出報警提示 |
|
功耗 |
待機: 30mA Max(背光關閉) |
|
開機開背光: 42mA Max |
|
|
測量：300mA Max(背光關閉) |
|
|
儀表質量 |
2720g(含電池) |
|
電池電壓 |
電池電壓不足，顯示低電符號“ ” |
|
自動關機 |
儀表無操作15分鐘關機 |
|
絕緣電阻 |
≥50MΩ(測量線路與外殼間) |
|
耐壓 |
AC3kV/50Hz 1min |
|
工作溫度和濕度 |
－10℃～+50℃＜85%RH |
|
貯存溫度和濕度 |
－15℃～+55℃＜90%RH |
|
適合安規 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
|
測量功能 |
輸出電壓 |
測量范圍 |
精度 |
分辨率 |
|
絕緣電阻 |
100V(±10%) |
0～10MΩ |
±3%rdg±5dgt |
0.01MΩ |
|
10～100MΩ |
0.1MΩ |
|||
|
100～1000MΩ |
1MΩ |
|||
|
1G～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
250V(±10%) |
0～10MΩ |
±3%rdg±5dgt |
0.01MΩ |
|
|
10～100MΩ |
0.1MΩ |
|||
|
100～1000MΩ |
1MΩ |
|||
|
1G～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
500V(±10%) |
0～10MΩ |
±3%rdg±5dgt |
0.01MΩ |
|
|
10～100MΩ |
0.1MΩ |
|||
|
100～1000MΩ |
1MΩ |
|||
|
1G～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
1000V(±10%) |
0～20MΩ |
±3%rdg±5dgt |
0.01MΩ |
|
|
20～200MΩ |
0.1MΩ |
|||
|
200～2000MΩ |
1MΩ |
|||
|
2G～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
2500V(±10%) |
0～2000MΩ |
±3%rdg±5dgt |
1MΩ |
|
|
2000MΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
20GΩ～200GΩ |
±20%rdg±10dgt |
0.1GΩ |
||
|
5000V(±10%) |
0～2000MΩ |
±3%rdg±5dgt |
1MΩ |
|
|
2000MΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
20GΩ～200GΩ |
±20%rdg±10dgt |
0.1GΩ |
||
|
200GΩ～1000GΩ |
±20%rdg±10dgt |
1GΩ |
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
