數字化顯示，采用PLC可編程控制器和工控機控制
帶16路溫度監視、測量、記錄功能（可擴展）
整套系統集成度很高，外形美觀大氣
一、產品概述：
發電機定子鐵損試驗主要用于檢驗定子鐵芯裝配質量，是發電機最重要的電氣試驗之一。發電機定子鐵芯裝配完畢，必須進行定子鐵損試驗。定子鐵損試驗是檢驗發電機定子鐵芯裝配質量的重要方法，也是檢驗鐵芯自身絕緣性能的重要工序。
其基本試驗方式是定子鐵芯纏繞若干個勵磁繞組，將交流電流通入勵磁繞組，因交流電流在定子鐵芯中產生磁場，而產生渦流和鐵磁損耗，使鐵芯發熱，通過測量鐵芯總的有功損耗與溫度，計算出單位重量鐵損與溫升，以此判斷鐵芯疊裝質量?jī)?yōu)劣。

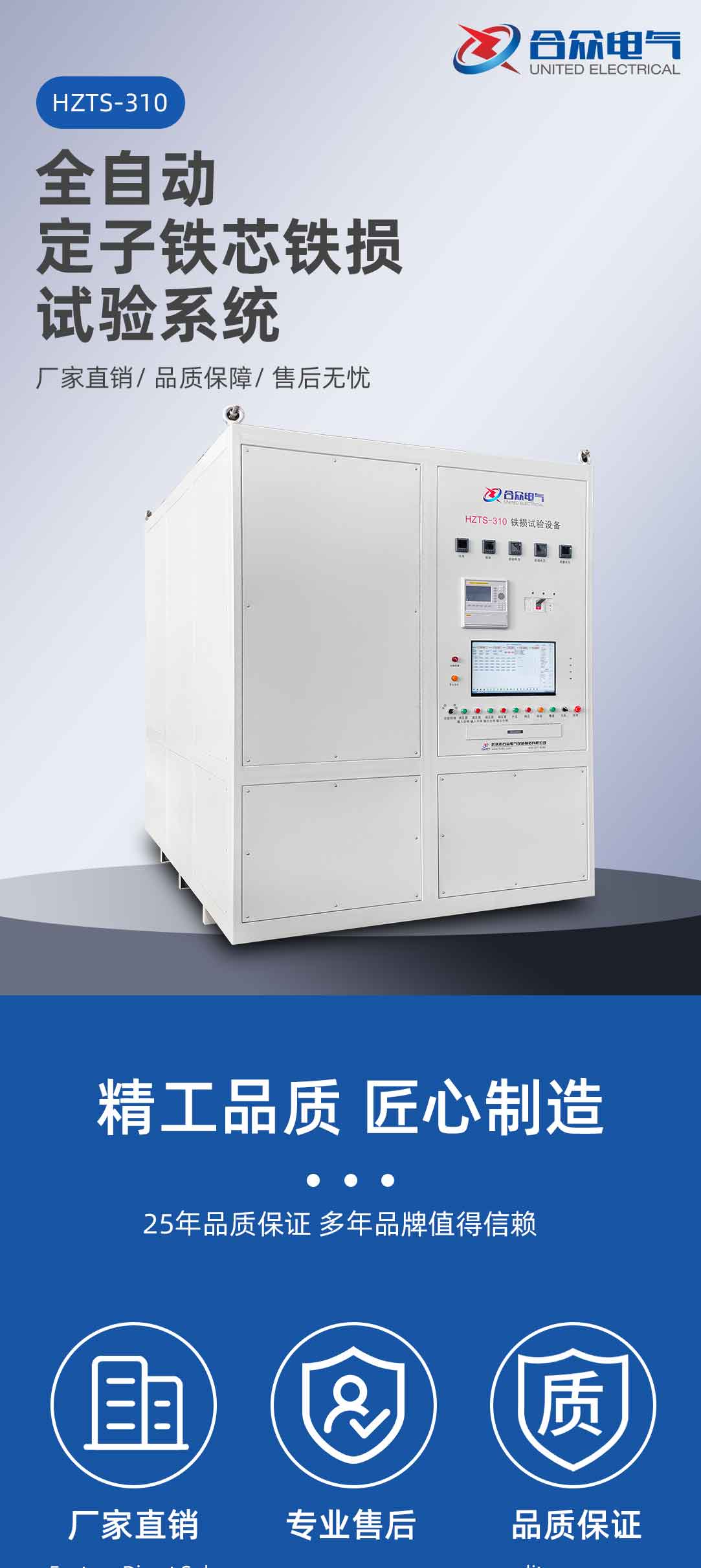

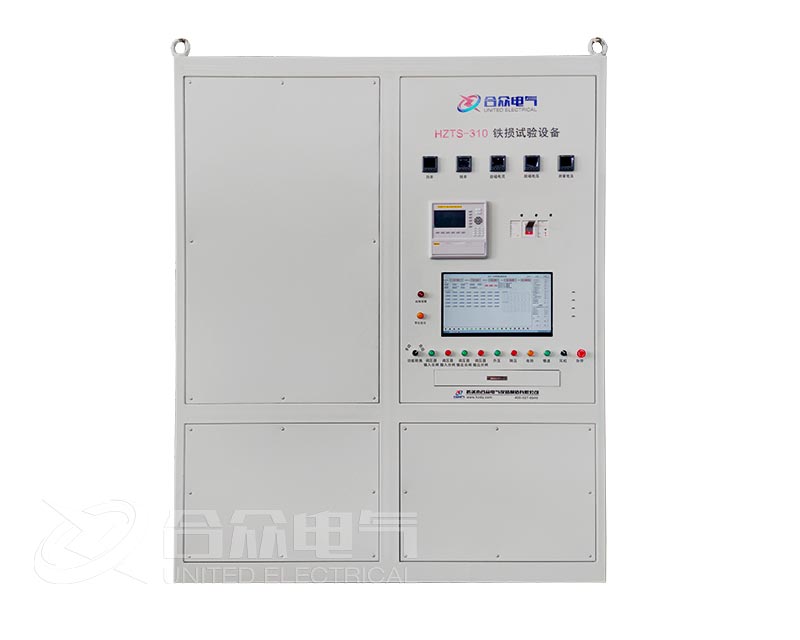

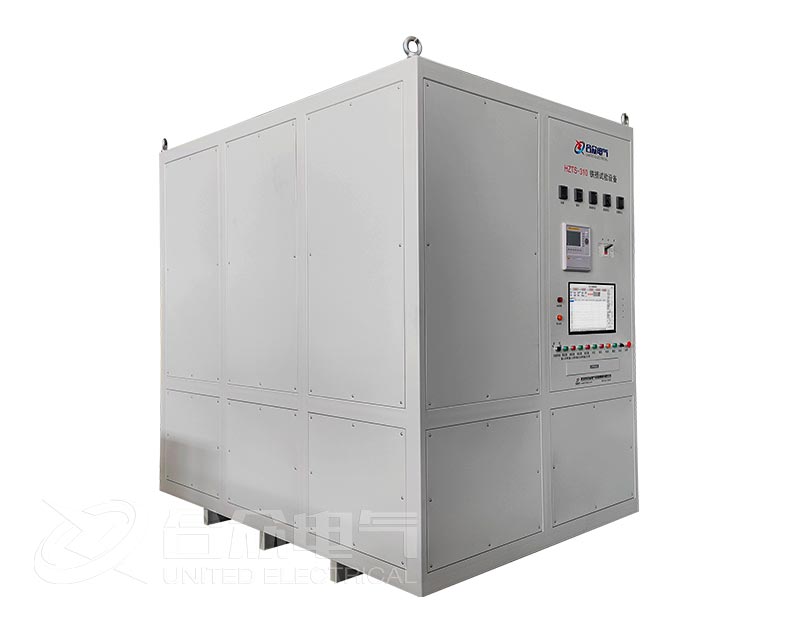

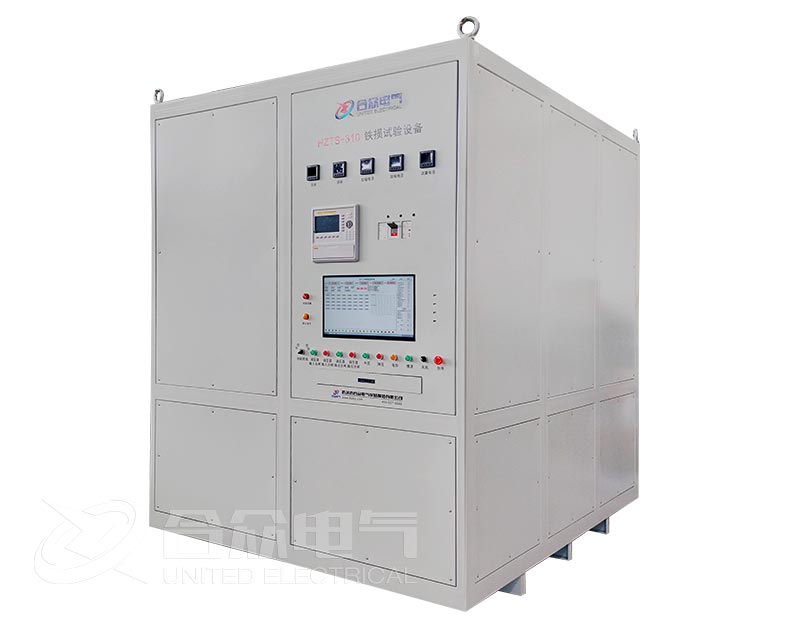

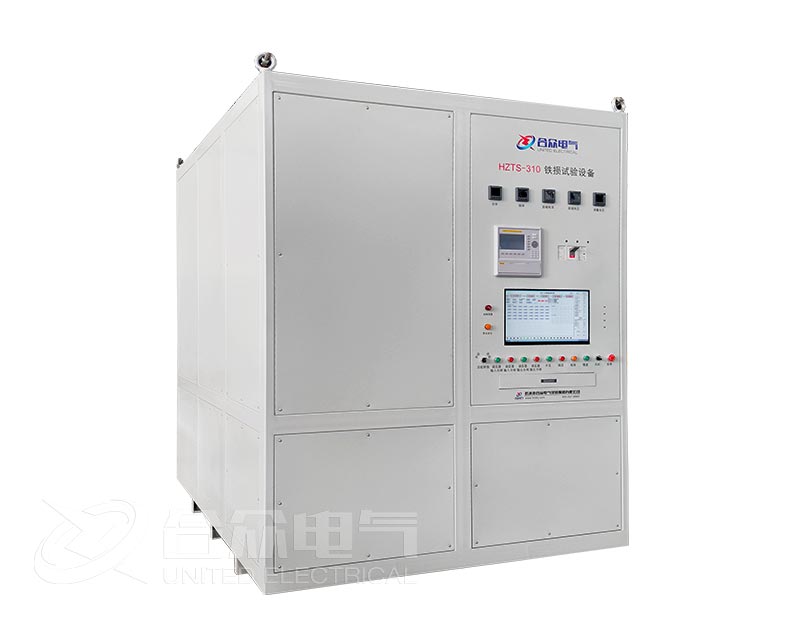

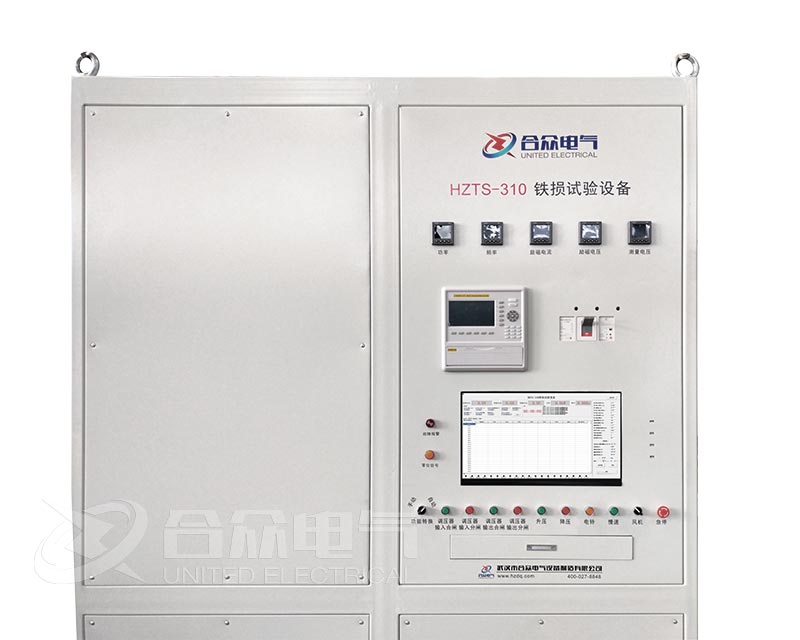

定子鐵芯鐵損試驗系統 HZTS-310 發電機鐵損試驗設備，用于電機定子疊片和現場組裝的機組交接下線前過程中電氣檢查試驗。
二、功能特點：

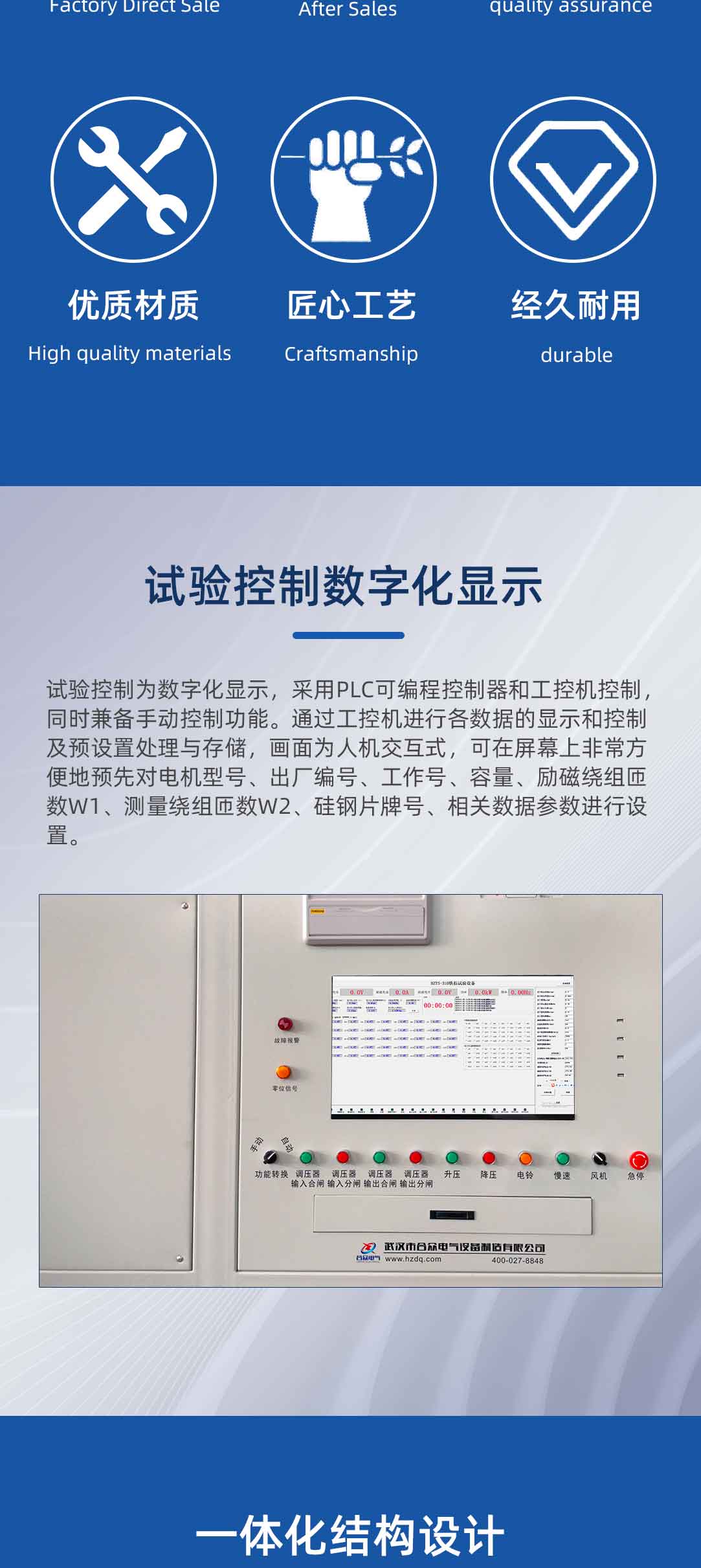

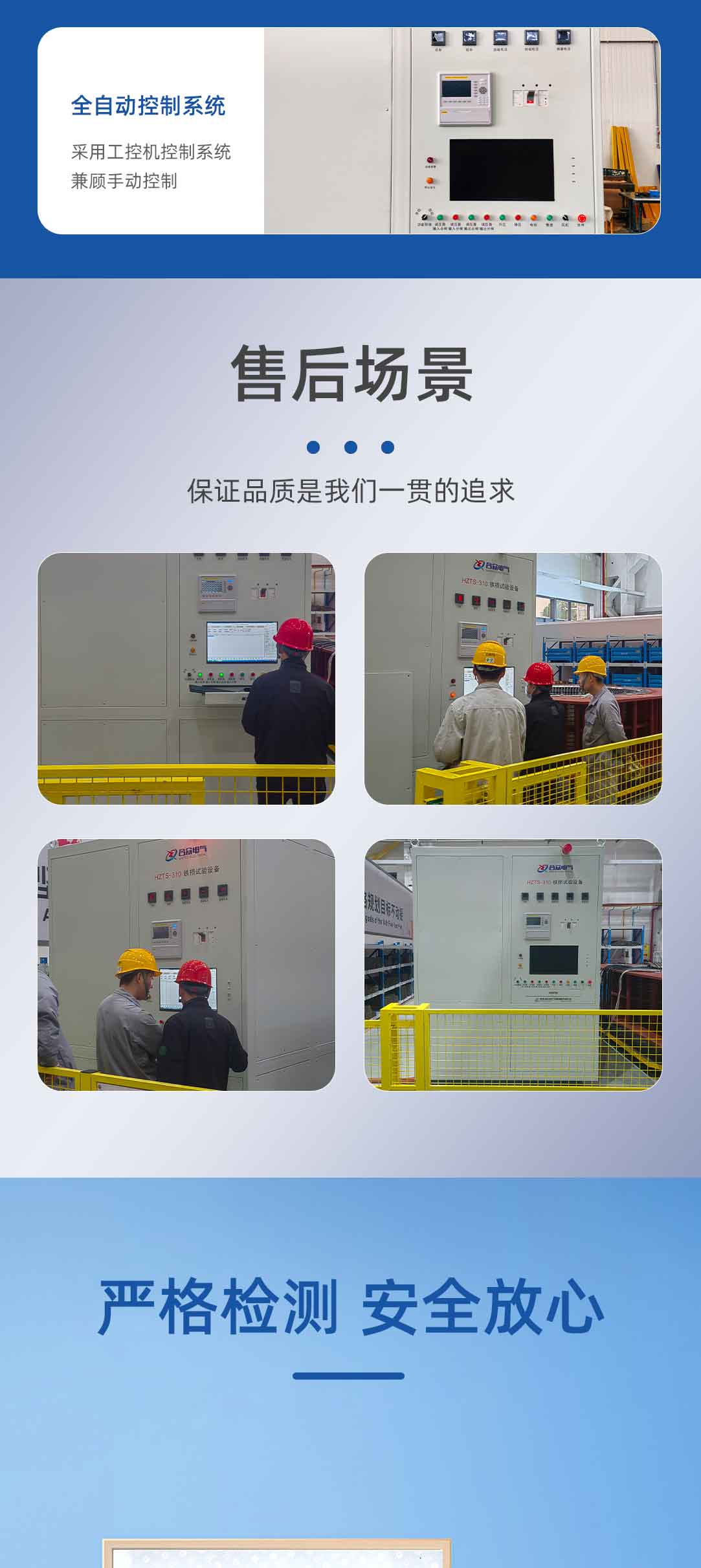

1、試驗控制為數字化顯示，采用PLC可編程控制器和工控機控制，同時兼?zhèn)涫謩?dòng)控制功能。通過工控機進行各數據的顯示和控制及預設置處理與存儲，畫面為人機交互式，可在屏幕上非常方便地預先對電機型號、出廠編號、工作號、容量、勵磁繞組匝數W1、測量繞組匝數W2、硅鋼片牌號、相關數據參數進行設置。
2、整體設備按照長期運行設計。使用壽命長，設有防漏電、防觸電的措施，設備運行安全可靠。

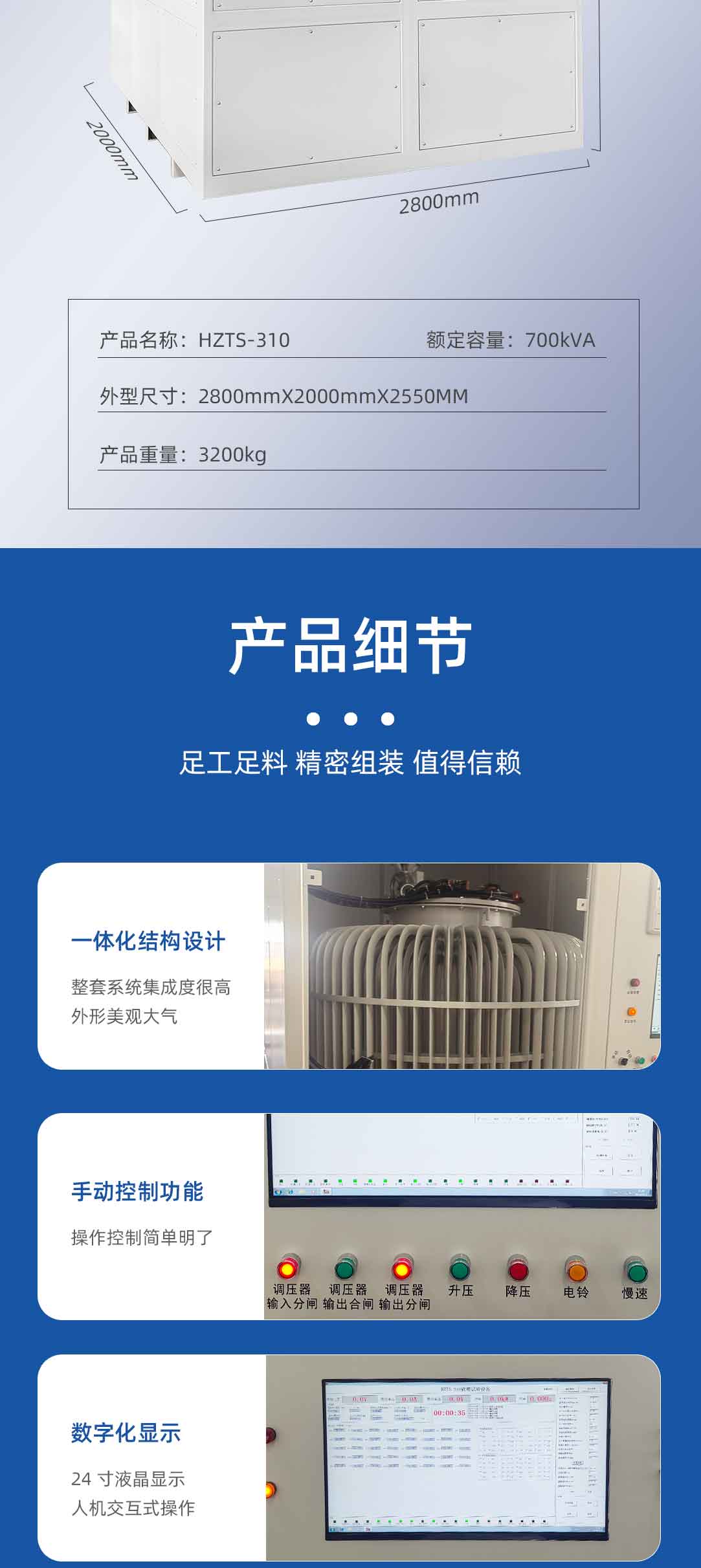

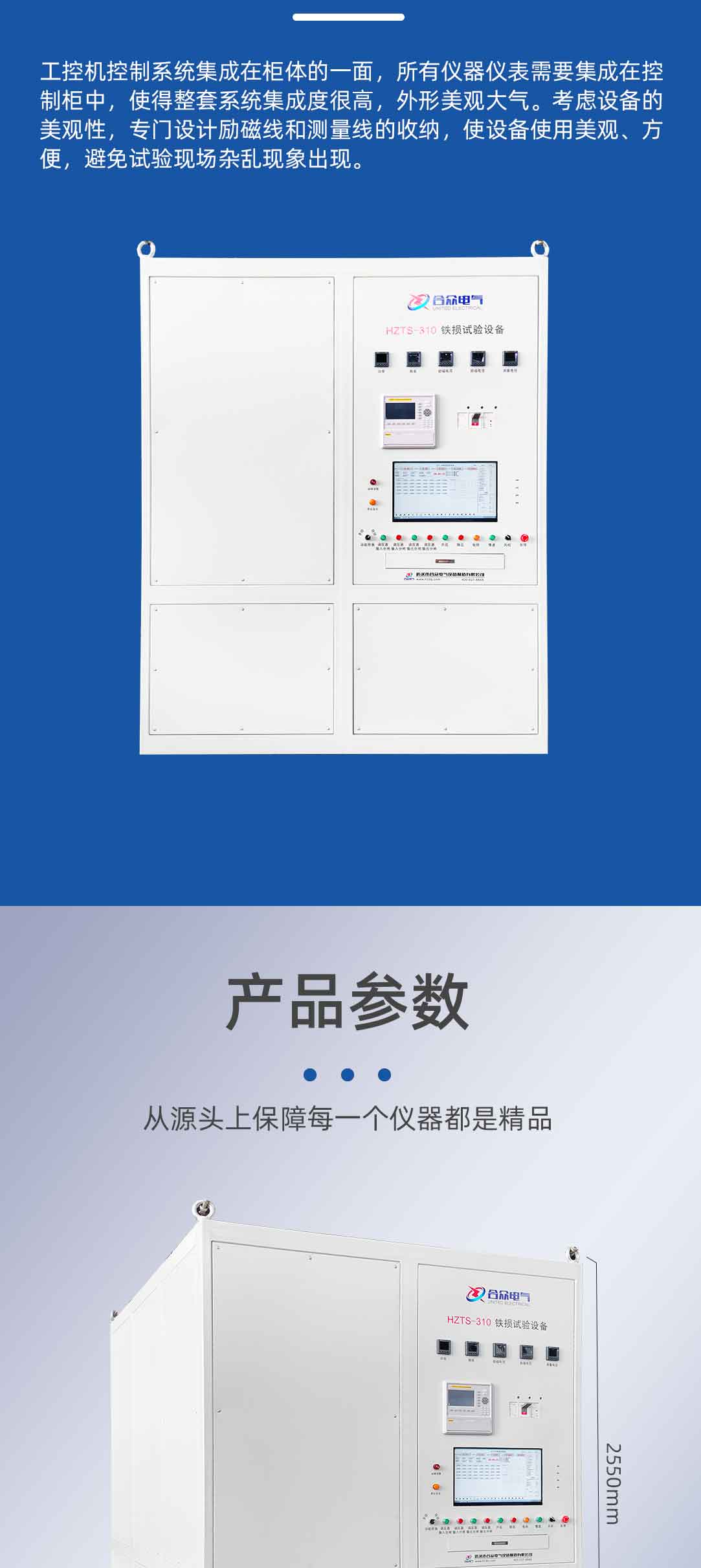

3、一體化結構設計，工控機控制系統集成在柜體的一面，所有儀器儀表需要集成在控制柜中，使得整套系統集成度很高，外形美觀大氣。
4、電氣控制柜內線路整齊、明晰，控制開關、線號清晰。
5、電氣控制柜的設計、制造、安裝均符合國家電氣技術的安全標準，所有線體電器和設備工作時，溫升符合產品標準額定值。
6、設備設有電流電壓過載保護，急停按鈕。
7、考慮設備的美觀性，專門設計勵磁線和測量線的收納，使設備使用美觀、方便，避免試驗現場雜亂現象出現。
8、帶16路溫度監視、測量、記錄功能（可擴展），并能自動記錄測試點溫度以及環境溫度，比較測試點溫度形成溫升溫度。測試時間可任意設置?？梢哉{(diào)閱任意一點的溫度和溫升值，測量誤差±1%。
a、輸入電壓：三相四線AC380V
b、額定頻率：50Hz
c、交流數顯電壓表：0—650V，0.5級
c、交流數顯電流表：0—5A，0.5級
d、低功率因數數顯瓦特表：0—650V，0—5A，0.5級，cosφ為0.2
e、頻率表：40—60Hz，0.5級
f、電流互感器：500A/5A，1000A/5A，0.5級
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
