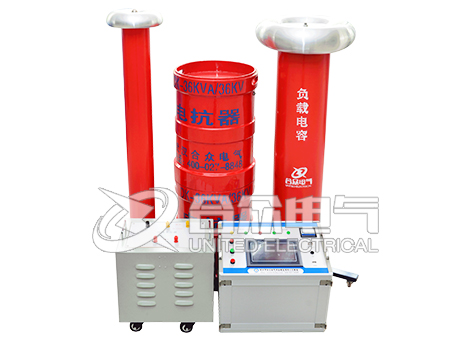

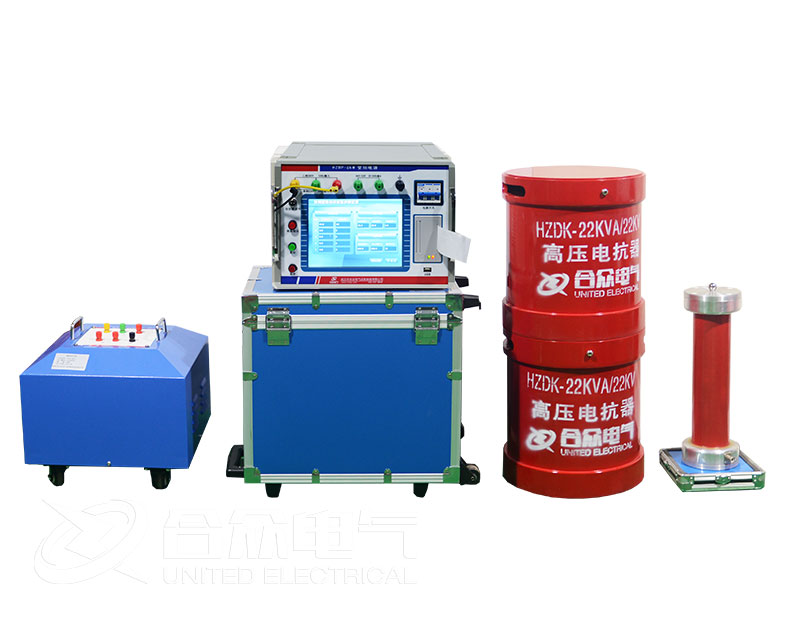

變頻串聯諧振耐壓裝置，采用了專用的寬頻調壓電源，調壓范圍AC0-400V，調頻范圍30～300Hz，頻率細度可達0.1Hz；整個頻率區間內輸出波形良好；在小重量和體積下確保儀器穩定和安全。裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。以下是關于串聯諧振耐壓試驗裝置的試驗操作規程及方法的詳細說明，內容涵蓋試驗原理、準備工作、操作步驟、注意事項及安全要求：

引用標準

GB/T 16927.1《高電壓試驗技術 第一部分：一般定義及試驗要求》

DL/T 849.6《電力設備專用測試儀器通用技術條件 第6部分：高壓諧振試驗裝置》

試驗原理

串聯諧振耐壓試驗利用電抗器與被試品電容（如電纜、GIS、變壓器等）在工頻下形成諧振回路，通過調節變頻電源的輸出頻率使回路達到諧振狀態（XL=XC），從而在試品上產生高壓。其優點包括：

輸出高壓波形好（接近正弦波）；

所需輸入功率?。▋H需補償回路損耗）；

設備輕便，適合現場試驗。

試驗前準備

設備檢查

確認變頻電源、勵磁變壓器、電抗器、分壓器等組件完好，無破損或漏油（油浸式電抗器）。

檢查接地線、連接電纜絕緣良好，接頭緊固。

試品檢查

確保被試設備（如電纜、GIS）絕緣電阻合格，無短路或接地故障。

清除試品表面污垢和水分。

接線與接地

按圖連接諧振回路：變頻電源→勵磁變壓器→電抗器→試品→分壓器。

可靠接地：所有設備外殼、分壓器低壓端、試品非加壓端需單點接地，避免地電位升高。

環境安全

設置試驗圍欄，懸掛“高壓危險”警示牌，安排專人監護。

試驗操作步驟

參數計算

估算試品電容（Cx），計算諧振頻率：

f0=2π√LCx/1（L為電抗器電感量，需根據電抗器組合方式調整）

空載調試

斷開試品，啟動變頻電源，逐步升高輸出電壓至10~20V。

自動掃頻（或手動調節）找到諧振點（電流最大、電壓與電流同相位）。

記錄諧振頻率f0，檢查系統是否正常。

帶試品升壓

接入試品，重新微調頻率至諧振狀態。

緩慢升高電壓至目標值（如1.5倍額定電壓），升壓速度建議1~2kV/s。

耐壓時間：

常規設備：1分鐘（如GB/T 16927.1規定）；

特殊試品按標準執行（如電纜可能需5~15分鐘）。

試驗監測

實時觀察電壓、電流波形，無異常放電、閃絡或過流。

如試品擊穿，諧振條件破壞，電流驟降，裝置應自動保護。

降壓與放電

耐壓完成后，勻速降壓至零，切斷電源。

使用放電棒對試品充分放電（尤其電容性試品如電纜）。

注意事項

安全距離

人員與試品保持足夠距離（如110kV設備≥1.5m）。

異常處理

發現閃絡、異常響聲或電流突變，立即降壓斷電。

設備匹配

電抗器組合需滿足試品電容范圍，避免過補償或欠補償。

環境濕度

相對濕度＞80%時不宜試驗，避免表面閃絡。

試驗記錄與報告

記錄以下數據并歸檔：

試品型號、編號；

試驗電壓、諧振頻率、耐壓時間；

環境溫濕度；

試驗結果（通過/不通過）及異常情況。
