一、產品概述：
電機介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。

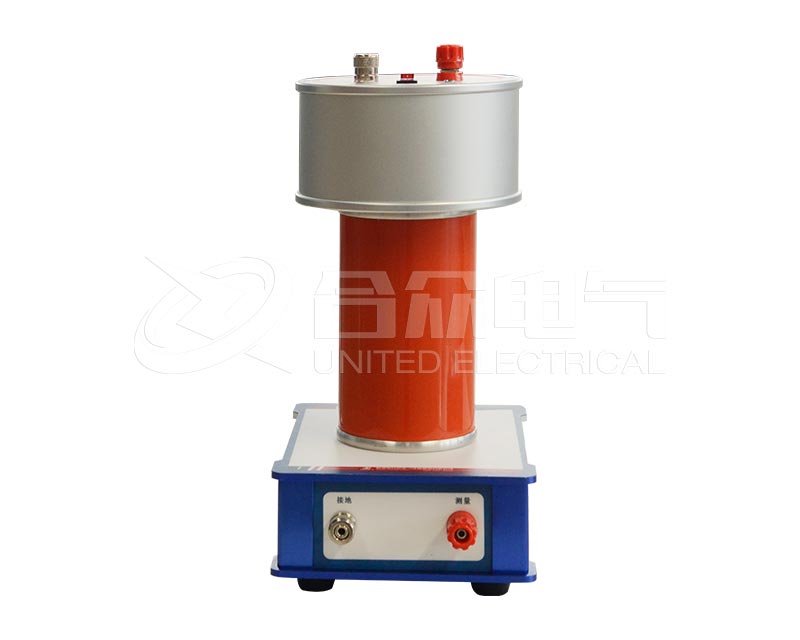

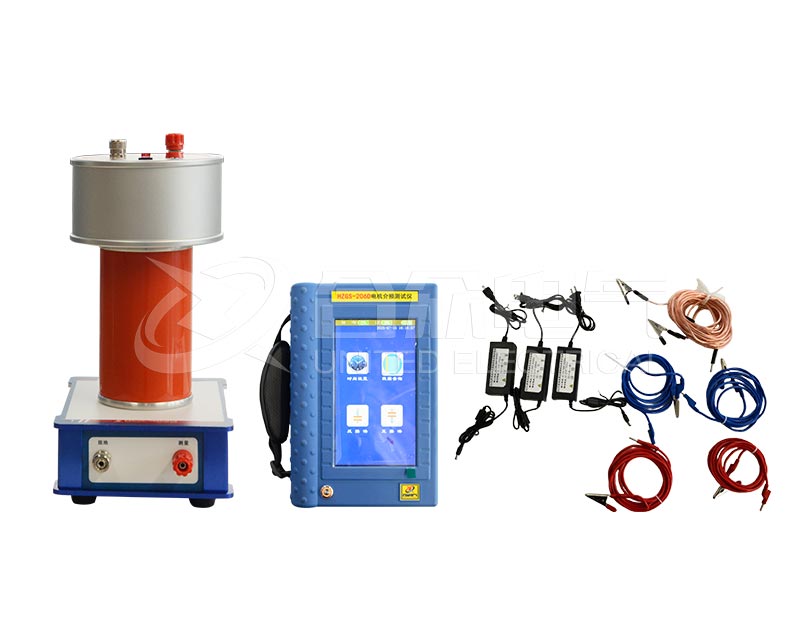

電機介損測試儀分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式?？勺稣臃y試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。
二、性能特點：
7寸彩色液晶顯示工業級電容屏
儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。
超寬電流量程
正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。
超寬頻率范圍
外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。
各種高電壓可定制
外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。
光纖高壓通訊
測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能最大程度保障測試數據的精度。

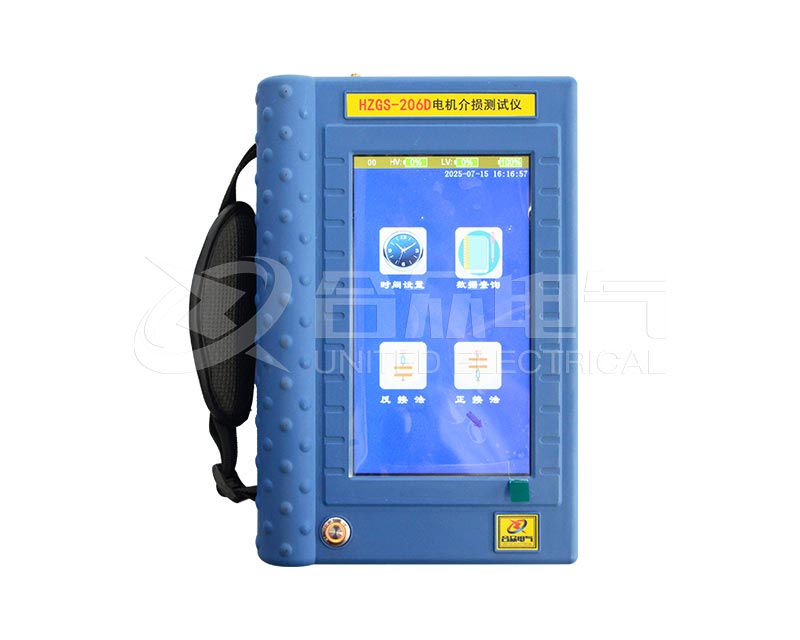

獨立手持操作終端
手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，最大程度保障操作人員的人身安全。
鋰電池供電
手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。
U盤存儲
本機存儲的數據可以通過USB接口保存至U盤中。
|
1 |
使用條件 |
-15℃∽40℃ |
RH＜80% |
|
|
2 |
標準電容 |
tgδ: <0.005% |
Cn: 99.46PF 耐壓電壓: 22KV |
|
|
3 |
分辨率 |
介損tgδ: 0.001% |
||
|
電容量Cx: 0.001pF |
||||
|
頻率f：0.001Hz |
||||
|
4 |
精 度 |
介損△tgδ:±(讀數*1.0%+0.040%) |
||
|
電容量△C x :±(讀數*1.0%+1.00PF) |
||||
|
頻率△f :±(讀數*1.0%+0.10Hz) |
||||
|
5 |
測量范圍 |
介損tgδ |
無限制 |
|
|
電流I |
20uA ≤I ≤15A |
|||
|
電壓HV |
1KV ≤ HV≤22KV |
|||
|
頻率f |
30Hz ≤ f ≤300Hz |
|||
|
6 |
手持終端鋰電池 |
7800mAh鋰電池 |
||
|
7 |
充電器 |
DC12.6V 3000mA |
||
|
8 |
顯示方式 |
7寸800*480彩色液晶顯示屏 |
||
|
9 |
操作方式 |
工業級電容式觸摸屏 |
||
|
10 |

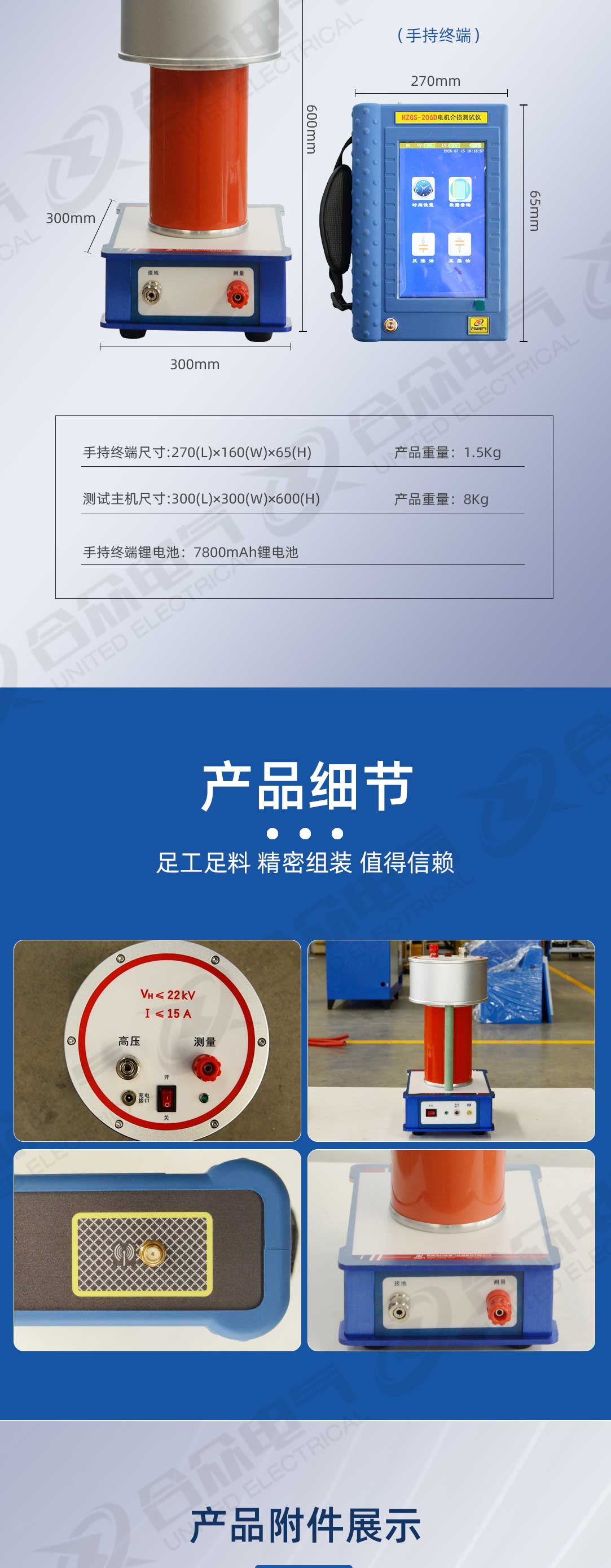

手持終端尺寸 |
270(L)×160(W)×65(H) |
||
|
11 |
測試主機尺寸 |
300(L)×300(W)×600(H) |
||
|
12 |
存儲器大小 |
200 組 支持U盤數據存儲 |
||
|
13 |
重量（手持終端） |
1.5Kg |
||
|
14 |
重量（測試主機） |
8Kg |
||
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，且我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
