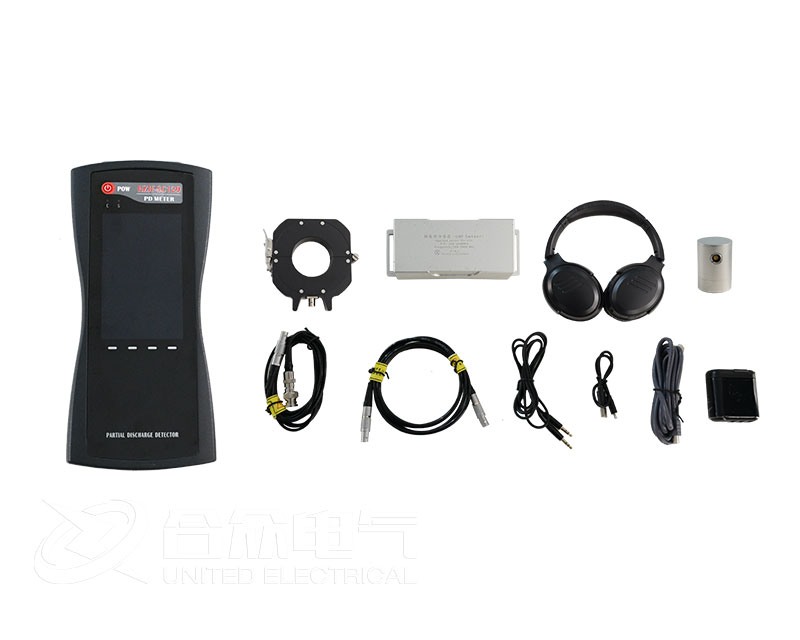

便攜式多功能局部放電測試儀是一種用于檢測和評估高壓電氣設備（如電纜、變壓器、GIS等）內部絕緣缺陷的精密儀器。它通過捕捉因絕緣弱點而產生的微弱放電信號，在設備發生災難性故障前，及時發現潛在隱患，是實現狀態檢修和預測性維護的關鍵工具。

選型方法

選擇一款合適的便攜式局部放電測試儀，需要綜合考慮以下幾個方面：

1. 檢測需求與對象（首要條件）

設備類型： 您主要檢測哪種設備？

電力電纜（中壓/高壓）： 需要兼顧高頻電流互感器（HFCT） 和暫態地電壓（TEV） 檢測功能。

變壓器（油浸式/干式）： 需要超聲波（AE） 和高頻電流互感器（HFCT），對于油浸式變壓器，超高頻（UHF） 法效果更佳。

氣體絕緣組合電器（GIS）： 超高頻（UHF） 法是首選，輔以超聲波（AE） 和暫態地電壓（TEV）。

開關柜： 暫態地電壓（TEV） 和超聲波（AE） 是核心配置。

旋轉電機（發電機/電動機）： 需要高頻電流互感器（HFCT） 和超聲波（AE）。

2. 檢測技術（核心功能）

一款“多功能”儀器通常集成了多種傳感器技術，選型時要確認其包含您所需的技術：

暫態地電壓（TEV）： 用于檢測開關柜等金屬鎧裝設備內部的放電。選型要點： 關注其檢測頻帶和靈敏度（dBmV）。

超聲波（AE）： 用于定位空氣中或設備表面的放電，抗電磁干擾能力強。選型要點： 關注是否具備接觸式和非接觸式（空探）兩種模式，以及信號分析和模式識別能力。

高頻電流互感器（HFCT）： 用于檢測電纜本體及附件中的放電脈沖電流。選型要點： 關注其帶寬（通常為幾MHz到幾十MHz）和靈敏度，以及鉗口大小是否能適配被測電纜。

超高頻（UHF）： 用于檢測GIS、變壓器等設備內部的放電，抗干擾能力強，靈敏度高。選型要點： 關注其檢測頻帶（通常為300MHz ~ 1.5GHz）和內置UHF傳感器的性能。

特高頻（UHF）與超聲波一體化傳感器： 針對GIS設計，方便高效。

3. 性能指標

檢測靈敏度（pC）： 儀器能檢測到的最小放電量。數值越小，靈敏度越高。對于定量分析要求高的場合（如出廠試驗），此項至關重要。

檢測頻帶： 不同檢測技術有不同的頻帶，更寬的頻帶有助于捕捉更豐富的放電信號。

動態范圍（dB）： 儀器能同時檢測到的最強和最弱信號的范圍。范圍越大，性能越好。

采樣率： 對于數字式儀器，采樣率決定了信號保真度和時間分辨率，越高越好。

4. 便攜性與易用性

體積與重量： 真正的便攜式儀器應輕巧，便于現場攜帶和登高作業。

供電方式： 內置可充電鋰電池的續航能力是關鍵，應能滿足一天的外出工作需求。

人機交互：

顯示屏： 尺寸、分辨率、陽光下可視性。

軟件界面： 是否直觀易懂，操作邏輯是否清晰。

數據管理： 是否方便存儲、回放、導出數據（如圖片、波形數據），并生成報告。

5. 分析診斷功能

實時顯示： 能否同時顯示多種圖譜，如PRPD（相位分辨局部放電圖）、PRPS（相位分辨脈沖序列圖）、波形、頻譜等。

智能診斷： 是否內置放電類型識別庫或?qū)＜以\斷系統，能輔助判斷放電類型（如電暈、沿面放電、內部放電等）。

定位功能： 對于電纜，是否支持時域反射（TDR）定位功能。

6. 品牌、服務與預算

品牌與口碑： 選擇行業內知名且信譽良好的品牌，通常意味著更可靠的產品質量和更豐富的應用經驗。

售后服務： 包括技術支持、培訓、校準和維修服務。

預算： 在預算范圍內，選擇最能滿足核心檢測需求、性能穩定、服務有保障的產品。

應用范圍

便攜式多功能局部放電測試儀廣泛應用于以下電力設備的現場檢測、交接試驗和狀態監測：

開關柜/環網柜： 檢測內部元件（如絕緣子、母線連接處）的絕緣劣化，是配電網狀態檢修的主要應用場景。

電力電纜（及附件）： 檢測電纜本體、中間接頭、終端頭的制造或安裝缺陷，評估其運行狀態。

氣體絕緣組合電器（GIS）： 檢測盆式絕緣子、導體毛刺等部位存在的絕緣缺陷。

電力變壓器（油浸式/干式）： 檢測繞組、匝間、引線等部位的絕緣問題。

旋轉電機： 檢測發電機、電動機定子繞組的絕緣狀況。

其他高壓設備： 如互感器、電力電容器、套管等。
