雷電沖擊試驗是評估電氣設備絕緣強度的一項關鍵高壓試驗，用于模擬設備在運行中遭受雷擊過電壓時的耐受能力。

一、 設備主要組成

一套完整的雷電沖擊電壓試驗系統由以下幾個核心部分協同工作：

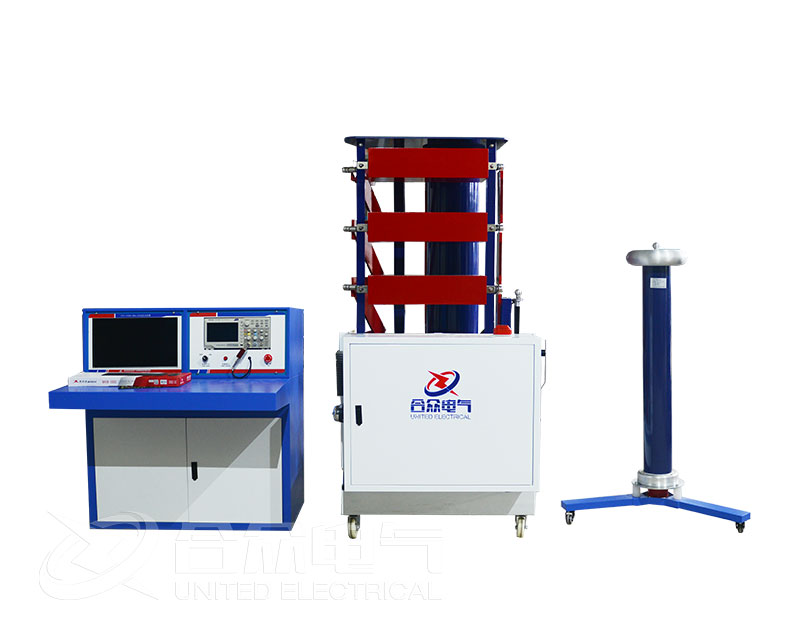

1. 沖擊電壓發生器

這是系統的核心，其功能是產生符合標準要求的雷電沖擊電壓波形。它基于馬克思電路原理建造，由多級儲能電容器、充電電阻、波前電阻、波尾電阻、點火球隙等部件組成。通過將各級電容器并聯充電后串聯放電，從而獲得極高的沖擊電壓輸出。

2. 直流充電裝置

它為沖擊電壓發生器的各級電容器提供可調、穩定的直流高壓電源。通常包括調壓器、高壓變壓器、高壓整流硅堆和濾波元件。該裝置的充電電壓精度和穩定性直接影響最終沖擊電壓的峰值精度。

3. 測量與截?cái)嘞到y(tǒng)

此系統負責精確測量和記錄沖擊電壓。

分壓器：將高電壓按比例降至測量?jī)x器可安全處理的低電壓。阻尼電容分壓器因其性能優異，已成為主流選擇。

數字記錄儀：高速、高分辨率的數字示波器，用于采集、顯示并分析由分壓器傳來的低壓信號，計算波形的峰值、波前時間、半峰值時間等關鍵參數。

截?cái)嚅g隙：用于在標準規定的時刻（如2-6微秒）截?cái)鄾_擊波，產生“雷電沖擊截波”，以模擬絕緣子在沖擊下發生閃絡的情況。

4. 自動控制系統

現代試驗系統的指揮中樞。通常由工業計算機、專用控制軟件和可編程控制器構成。它實現對整個試驗流程的自動化控制，包括充電電壓設定、自動點火、波形參數計算、試驗序列管理、數據存儲與報告生成，并集成安全聯鎖功能。

5. 試品與輔助設施

被試設備：本身是系統回路的一部分，其等效電容是影響波形和發生器選型的關鍵因素。

接地系統：要求低阻抗、大面積的良好接地，確保放電回路暢通和人員安全。

屏蔽試驗大廳：防止高壓放電產生的強烈電磁輻射干擾測量系統和周邊電子設備。

二、 設備選型要點與步驟

選型的目標是確保設備能為特定試品產生符合標準的波形。選型應遵循以下邏輯：

第一步：明確試驗需求

確定最高試驗電壓：查閱被試產品所遵循的國家或國際標準，確定所需的全波和截波試驗電壓峰值。

評估最大負載電容：確定待試產品中電容最大的一種（通常是大型電力變壓器），估算或測量其等效對地電容。這是選型中最關鍵的技術參數。

第二步：計算沖擊電壓發生器關鍵參數

標稱電壓：發生器的最高輸出空載電壓。應比所需最高試驗電壓高出10%-20%，以補償負載壓降并為調節預留裕量。

標稱能量：決定發生器驅動大電容負載能力的核心指標。發生器的儲能必須足夠大，才能在連接大電容試品時，仍能產生標準規定的1.2/50微秒波形。通常需要根據試品電容和輸出電壓，通過效率公式進行詳細計算，確保負載電容在發生器的有效負載能力范圍內。

波形調節能力：發生器的波前電阻和波尾電阻應具備足夠的可調范圍，以適應不同電容的試品，精確調出標準波形。

第三步：選擇合適的測量與控制系統

測量系統：選擇帶寬足夠（通常大于20MHz）、響應快速的阻尼電容分壓器與高采樣率數字記錄儀組合。整個測量系統必須定期進行標準校準，確保測量不確定度符合要求。

控制系統：優先選擇自動化程度高、軟件功能成熟的系統，以提高測試效率、重復性和安全性。

選型概括：對于電容小的試品（如絕緣子），側重電壓等級和測量精度；對于電容大的試品（如變壓器），發生器能量是選型的首要決定性因素，必須進行嚴謹?shù)呢?fù)載能力核算。
