電纜耐壓試驗是評估電纜絕緣強度、發現潛在缺陷的關鍵手段。針對不同類型的電纜（如傳統油紙電纜與現代交聯聚乙烯電纜），需采用不同的耐壓方法及設備。

主要試驗設備類型及其核心構成

根據所施加電壓的類型，主要分為以下幾類試驗系統：

1. 直流耐壓試驗設備

此方法主要用于歷史遺留的油紙絕緣電纜，嚴格不推薦用于交聯聚乙烯電纜，因其易造成絕緣內部電荷積聚，導致“記憶效應”甚至損傷絕緣。

核心設備：直流高壓發生器。它通過工頻電壓整流、濾波，產生純凈的直流高壓。

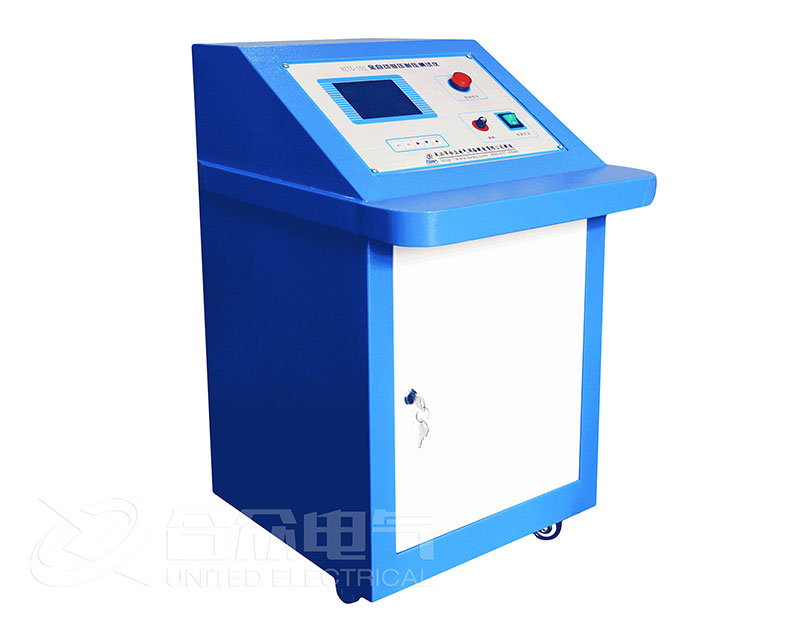

主要構成：控制箱（調壓、控制、保護）、升壓變壓器、高壓硅堆整流組件、濾波電容器、限流電阻等。

2. 超低頻耐壓試驗設備

主要用于35kV及以下中低壓交聯聚乙烯電纜的絕緣耐壓試驗，設備體積相對較小，重量輕。

核心設備：VLF超低頻高壓發生器?？僧a(chǎn)生0.1Hz或更低頻率的高壓正弦波或余弦方波。

主要構成：控制單元、升壓單元（通常一體化）、高壓分壓器（用于測量電壓）。

3. 串聯諧振耐壓試驗設備

這是當前對高壓、超高壓交聯聚乙烯電纜進行交流耐壓試驗的主流和標準方法。其原理是利用電抗器與被試電纜的電容發生諧振，從而用小容量的電源激勵，在試品上獲得很高的工頻或接近工頻的試驗電壓。

核心設備：變頻串聯諧振試驗系統。

主要構成：

變頻電源：將工頻電源變?yōu)轭l率可調的電源，用于尋找系統諧振點。

勵磁變壓器：為諧振回路提供能量。

諧振電抗器（可串并聯）：核心電感元件，其電感量與試品電容諧振。

電容分壓器：精確測量施加在電纜上的高壓，并作為諧振電容的一部分。

控制與保護單元：集成控制、測量、保護功能。

4. 振蕩波耐壓試驗設備

一種新興的測試方法，尤其適用于中壓配網電纜（如10-35kV）。它不僅可進行耐壓測試，還能同步進行局部放電檢測與定位，功能強大。

核心設備：DAC振蕩波測試系統。

主要構成：直流充電單元、高壓電子開關（或球隙）、諧振電感、局部放電檢測單元（高頻CT、檢測阻抗等）、分析控制軟件。
