變壓器試驗的主要項目

變壓器試驗根據目的不同，通常分為三大類：

1.例行試驗

這是對每臺出廠變壓器都必須進行的試驗，用以檢查制造工藝和材料質量是否合格。核心項目包括：

繞組直流電阻測量：檢查繞組導線的焊接質量、分接開關觸頭接觸是否良好，以及是否存在匝間短路。

電壓比測量和聯結組標號檢定：驗證變壓器的變壓比和相位關系是否正確。

絕緣特性試驗：主要包括絕緣電阻和吸收比（或極化指數）測量，用于初步判斷整體絕緣是否受潮或存在貫通性缺陷。

損耗測量：包括空載損耗和空載電流測量（考核鐵芯質量）、負載損耗和短路阻抗測量（考核繞組設計）。

絕緣強度試驗：包括外施耐壓試驗（考核主絕緣）和感應耐壓試驗（考核縱絕緣，如匝間、層間絕緣）。

密封試驗和油試驗：檢查滲漏油情況，并對變壓器油的電氣強度（擊穿電壓）、介質損耗因數、微水含量等進行檢測。

2.型式試驗

這類試驗僅在新產品定型、設計或工藝有重大變更時進行，用于驗證設計是否符合標準和長期運行要求。主要項目有：

溫升試驗：驗證變壓器在額定工況下，各部位溫升是否超過限值。

絕緣型式試驗：如雷電沖擊和操作沖擊試驗，考核變壓器承受過電壓的能力。

聲級測定：測量變壓器在運行時的噪聲水平。

3.特殊試驗

根據用戶要求或研究需要進行的試驗，例如：

短路承受能力試驗：驗證變壓器承受突發短路所產生的巨大電磁力的能力。

局部放電測量：檢測絕緣內部是否存在局部放電及其放電量，是評估絕緣品質的關鍵項目。

零序阻抗測量：為系統短路電流計算和保護整定提供參數。

繞組變形測試：診斷繞組在遭受短路電流沖擊后是否發生機械位移或變形。

試驗配套設備簡介

進行上述試驗需要專門的儀器設備，以下按常見試驗列舉：

絕緣電阻測量：需要高壓絕緣電阻測試儀（數字兆歐表），輸出電壓有500V、1000V、2500V、5000V等多個等級。

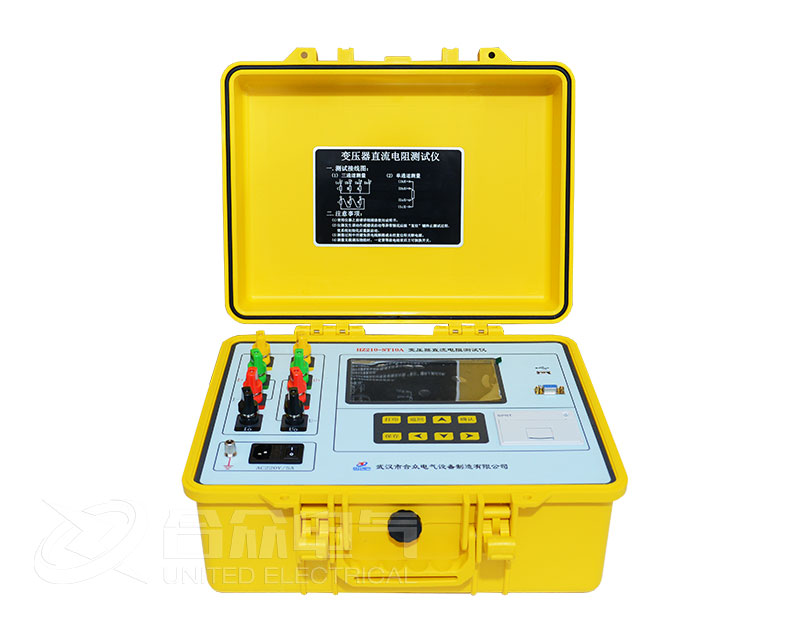

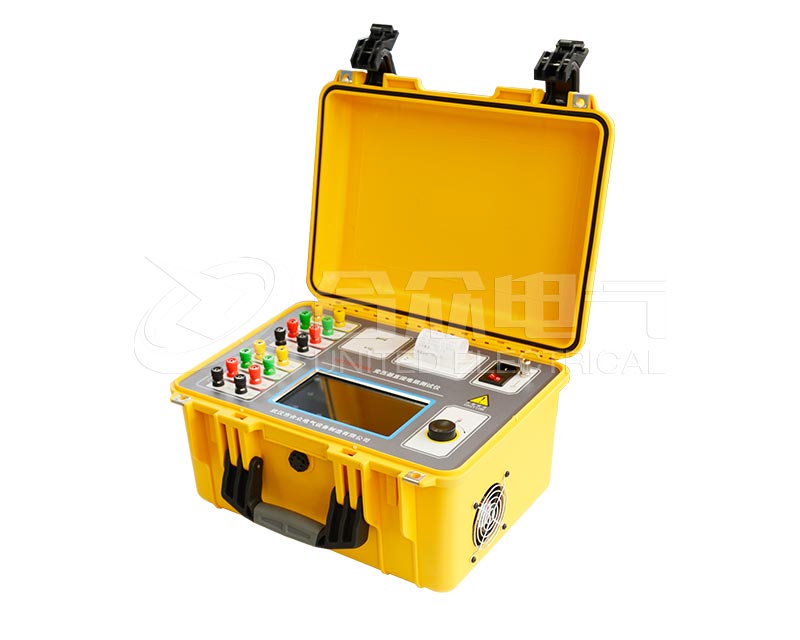

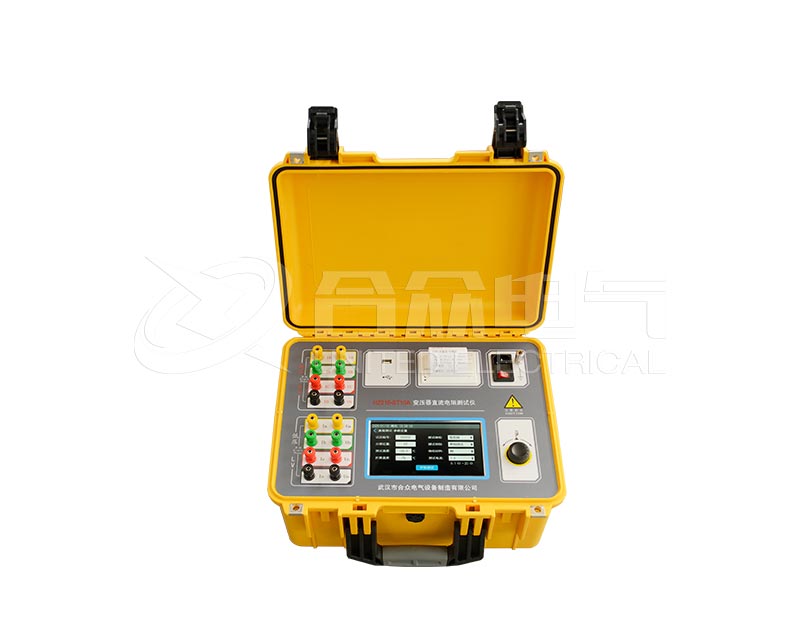

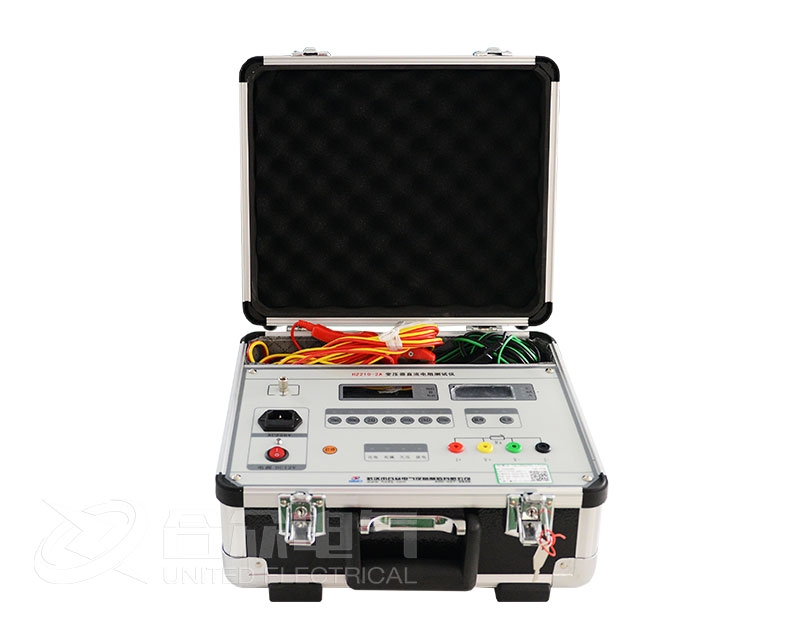

直流電阻測量：使用直流電阻快速測試儀，現代儀器多采用三相同時測量技術，可極大縮短大容量變壓器繞組測試時間。

變比與組別測試：使用全自動變比組別測試儀，可自動計算變比誤差并顯示組別。

空載與負載損耗試驗：需要一套損耗測試系統，通常包括調壓器、功率分析儀、標準電流/電壓互感器等。

工頻耐壓試驗：需要工頻耐壓試驗裝置，主要由試驗變壓器、調壓控制臺、保護電阻和分壓器組成。

感應耐壓試驗：關鍵是需要倍頻電源裝置（如三倍頻發生器）或變頻諧振電源，將頻率提高至100Hz以上以避免鐵芯飽和。

變壓器油試驗：常用設備有絕緣油介電強度測試儀（油擊穿試驗儀）、油介質損耗測試儀和油色譜分析儀（用于檢測溶解氣體）。

局部放電測量：需要高靈敏度的局部放電檢測系統，包括耦合電容器、檢測阻抗、局放儀和校準脈沖發生器等。

繞組變形測試：主流設備是頻響法繞組變形測試儀，通過對比繞組頻率響應曲線的差異來判斷變形。

對于制造廠或大型檢修中心，常配備集成度高的變壓器綜合測試臺，將變比、直阻、損耗等多個測試功能集于一體，實現自動化測試，提高效率。

遵循的標準規程

進行試驗必須依據國家和行業標準，主要標準體系包括：

國家標準：

GB 1094系列《電力變壓器》：這是最核心的基礎標準，涵蓋了總則、溫升、絕緣水平、試驗方法等。

GB/T 16927.1《高電壓試驗技術 第1部分：一般定義和試驗要求》：規定了高電壓試驗的通用方法。

GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》：是變壓器安裝投運前必須遵循的交接驗收權威規程。

GB/T 6451《油浸式電力變壓器技術參數和要求》：對各類油浸變的具體技術要求和試驗做出了規定。

電力行業標準：

DL/T 596《電力設備預防性試驗規程》：是電力系統運行單位對變壓器進行定期預防性試驗的“圣經”，規定了試驗項目、周期和判據。

DL/T 393《輸變電設備狀態檢修試驗規程》：基于設備狀態的檢修試驗指導。

針對特定類型變壓器，還有如 DL/T 2835-2024《直流變壓器電氣試驗導則》等專項標準。

國際標準：

IEC 60076系列《電力變壓器》：與國際接軌或產品出口時通常采用此標準。
