高壓開關檢測設備是電力系統中對高壓斷路器、隔離開關、負荷開關等關鍵設備進行狀態評估、故障診斷和性能測試的專業儀器。它們對于保障電網安全、預防事故、實現狀態檢修至關重要。

以下介紹高壓開關檢測設備的主要類型、功能和應用：

一、 核心檢測設備分類及功能

1. 機械特性測試儀

功能：這是最基礎、最常用的測試設備。用于測量開關分/合閘過程中的時間、速度、行程、同期性、彈跳、反彈等機械參數。

關鍵參數： 時間特性：分/合閘時間，三相/斷口同期性。

速度與行程：剛分/剛合速度，開距，超程，總行程曲線。

線圈電流：記錄分/合閘線圈的動作電流波形，用于判斷電磁鐵狀況、有無卡澀。

應用：判斷操動機構（彈簧、液壓、氣動）是否正常，發現機械卡滯、緩沖不良、彈簧疲勞等問題。

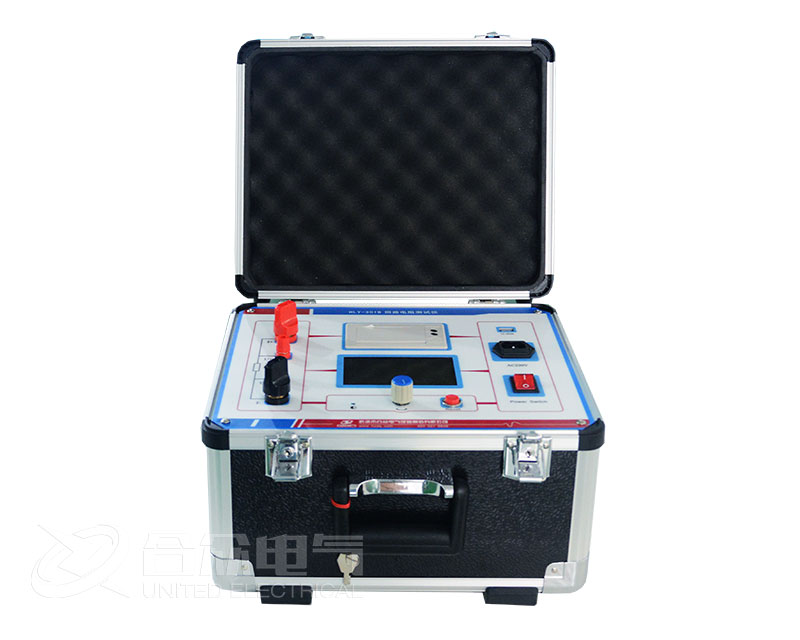

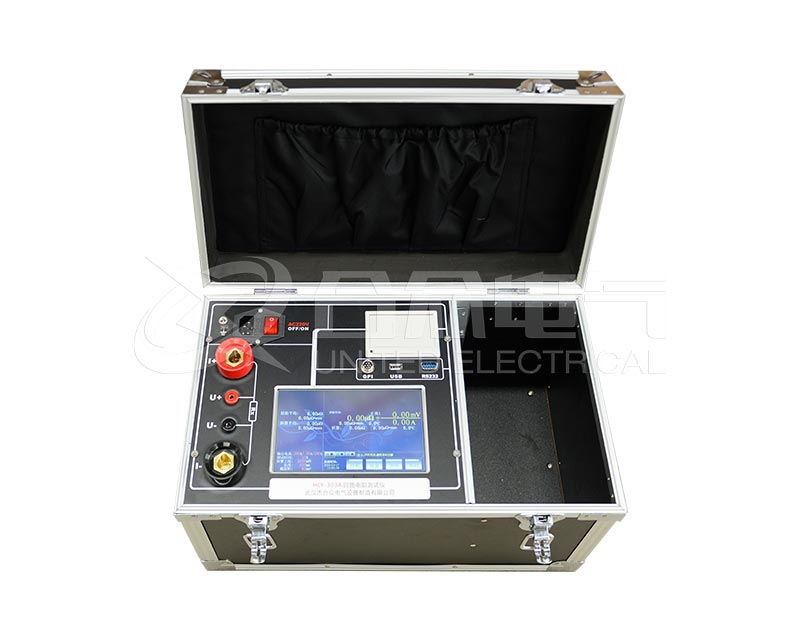

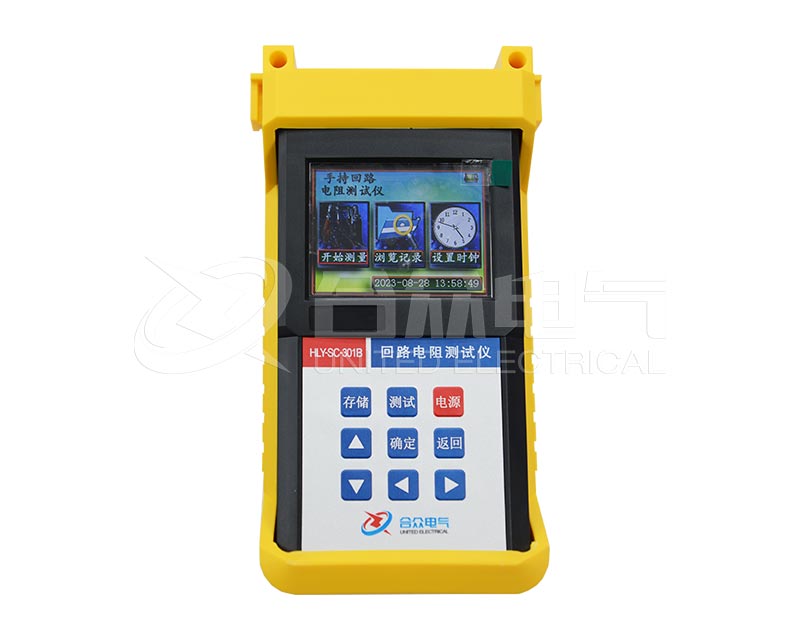

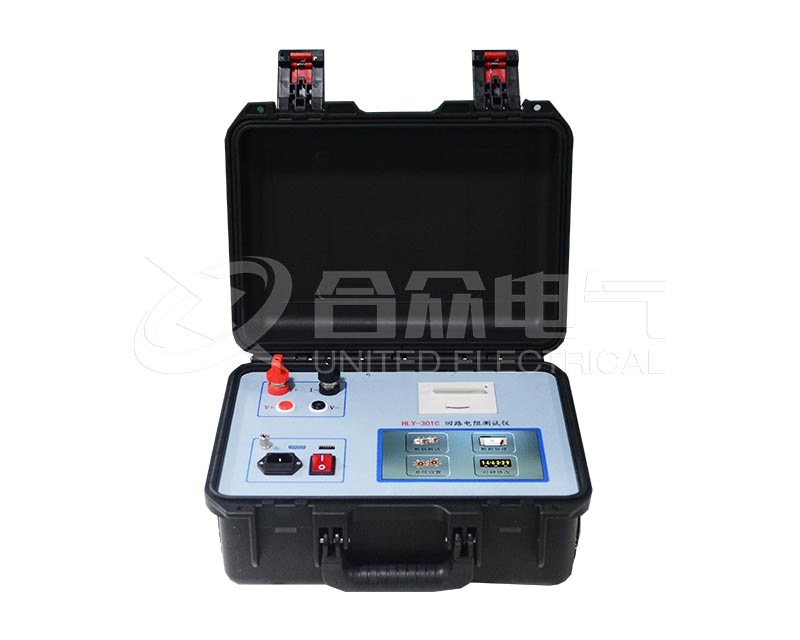

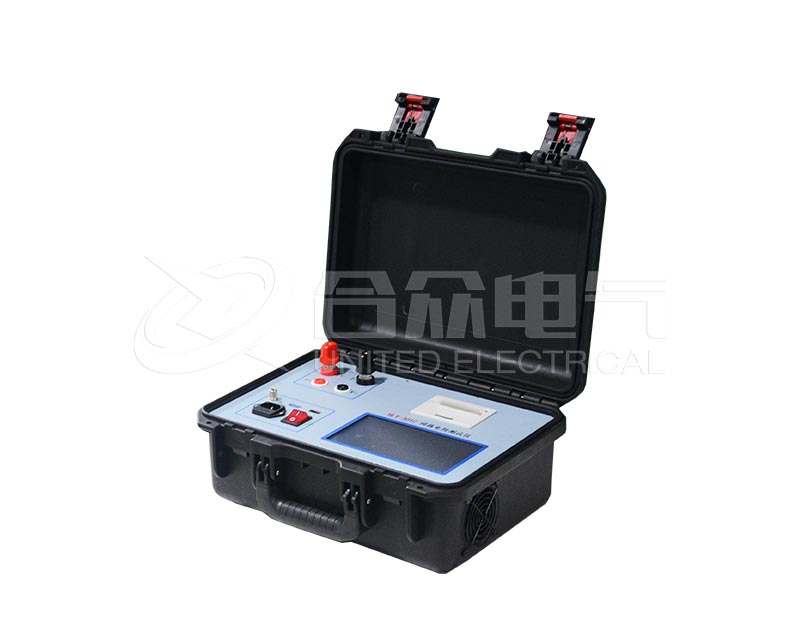

2. 回路電阻測試儀（微歐計）

功能：采用直流壓降法（通常100A以上），測量開關動、靜觸頭接觸處的接觸電阻。

重要性：接觸電阻過大是導致開關發熱燒毀的主要原因。測試能發現觸頭氧化、磨損、壓力不足或接觸不良。

標準：測量值應與出廠值或歷史數據比較，變化量通常不應超過20%。

3. 絕緣特性測試設備

介電強度測試：

工頻耐壓試驗儀：考核主絕緣對地、斷口間的絕緣強度。

沖擊電壓發生器：進行雷電沖擊和操作沖擊試驗，考核絕緣承受過電壓能力。

絕緣狀態診斷：

絕緣電阻測試儀（兆歐表）：測量絕緣電阻，初步判斷受潮或臟污。

直流高壓發生器：進行泄漏電流測試，比兆歐表更靈敏地反映絕緣缺陷。

介質損耗因數（tanδ）測試儀：對于SF6氣體絕緣或油絕緣開關，測量tanδ可有效反映絕緣劣化。

4. SF6氣體檢測與處理設備

SF6氣體檢漏儀：定性或定量檢測氣室密封性。

SF6微水測試儀（露點儀）：測量氣體中水分含量，水分過高易導致絕緣下降和電弧分解物腐蝕。

SF6純度分析儀：檢測氣體純度，雜質過多影響絕緣和滅弧性能。

SF6氣體回收/凈化/充放裝置：用于設備檢修時的氣體處理。

5. 振動聲學檢測與局部放電檢測

振動分析儀：通過貼在機構箱上的傳感器，記錄分合閘過程中的振動波形。其波形特征和峰值時間能精準反映機械狀態，是先進的診斷手段。

超聲波/特高頻（UHF）局部放電檢測儀：在線或帶電檢測開關柜內部因絕緣缺陷（如尖端放電、懸浮電位）產生的局部放電，實現故障預警。

6. 線圈與儲能元件測試

分/合閘線圈測試：獨立測量線圈的直流電阻、絕緣電阻，有時集成在機械特性測試儀中。 儲能電機測試：測量電機工作電流、儲能時間，判斷電機健康狀態。 電容器測試儀：對于彈簧機構蓄能電容，測量其容量和漏電流。
