交流耐壓試驗設備（諧振耐壓系統）

由于電纜電容量大，工頻試驗所需電源容量極大，體積笨重，現場難以實現。因此目前普遍采用調頻諧振耐壓試驗設備，其原理是利用電抗器與試品電容諧振，用小容量電源激勵產生高電壓大電流。

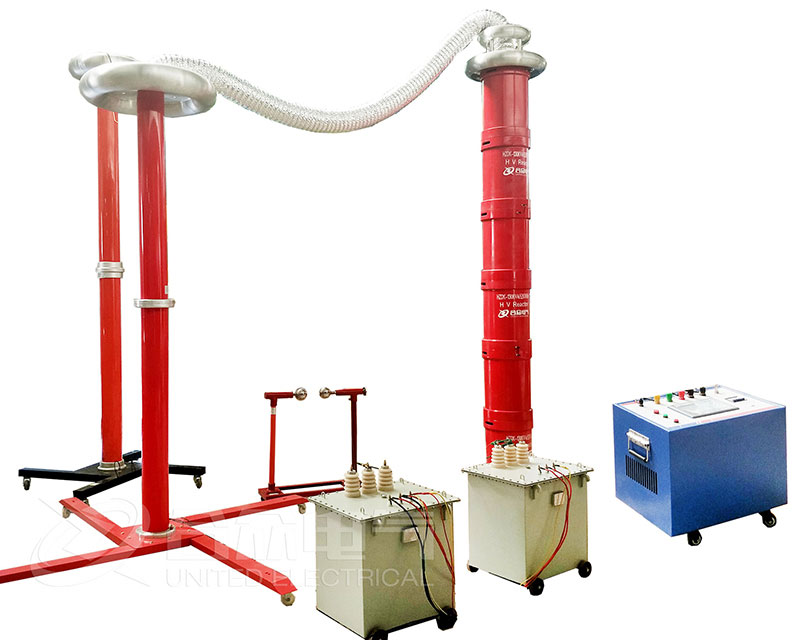

主要設備構成如下：

變頻電源控制箱：核心控制單元，將工頻變?yōu)榭烧{(diào)頻率（通常30-300Hz）。 提供系統控制和保護。

勵磁變壓器：將變頻電源輸出電壓升壓，為諧振回路提供能量。

諧振電抗器：核心部件，電感可調（通過抽頭或可調鐵芯），與試品電纜電容構成串聯諧振回路。 通常為多節設計，通過串并聯適應不同電壓、容量要求。

電容分壓器：用于測量試驗電壓，阻抗高，對諧振回路影響小。

補償電容器（可選）：當電纜電容較小時，用于增大等效電容量，使系統更易調諧。 高壓連接線及附件。

設備選型關鍵參數：最大輸出電壓、額定電流、頻率范圍。對于35kV電纜，試驗電壓一般為2U0（即線電壓），需選用最高輸出電壓≥80kV（常用90kV或108kV）的成套裝置。

主要試驗標準規程

GB/T 12706.4-2020 《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第4部分：額定電壓6kV(Um=7.2kV)到35kV(Um=40.5kV)電力電纜附件試驗要求》

DL/T 474.4-2018 《現場絕緣試驗實施導則 第4部分：交流耐壓試驗》

GB 50150-2016 《電氣裝置安裝工程 電氣設備交接試驗標準》 這是現場交接試驗最核心的執行標準。

DL/T 596-2021 《電力設備預防性試驗規程》 這是運行中設備預防性試驗的核心標準。

Q/GDW 11316-2014 《電力電纜線路試驗規程》（國家電網企業標準）

試驗注意事項

安全第一：試驗區設圍欄警示，專人監護，高壓引線保持足夠距離，試驗前后充分放電接地。

設備接地：所有設備外殼、分壓器低壓端、電纜非被試部分必須可靠接地。

頻率選擇：諧振頻率應避開電網工頻及其倍數，通常在30-300Hz范圍內。標準認可該頻率范圍內的耐壓試驗與工頻耐壓等效。

環境條件：不在雨、霧、高濕度（>80%）環境下進行。電纜終端頭表面應干燥清潔。

老電纜評估：對于運行時間較長的電纜進行預防性試驗，升壓過程需格外緩慢，并密切監視。
